Kia Picanto (JA): Rücksitzgurt
Rücksitzgurtstraffer

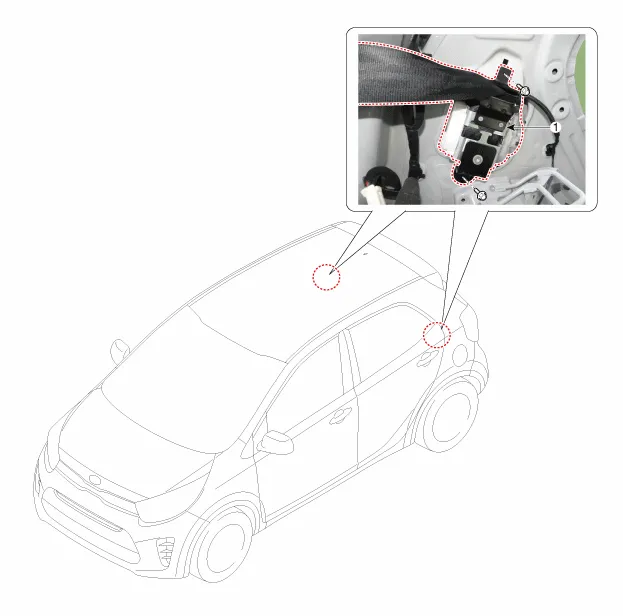

Bauteile und bauteile-Übersicht
| BAUTEILE-ÜBERSICHT |
| 1. Rücksitzgurtaufroller |
Reparaturverfahren
| AUS- UND EINBAU |
Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen. |
| 1. |
C-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "C-Säulenverkleidung") |
| 2. |
Befestigungsschrauben lösen und dann obere Verankerung des hinteren Sicherheitsgurts entfernen.
|
| 3. |
Befestigungsschraube lösen, dann Rücksitzgurtaufroller (A) entfernen.
|
| 4. |
Steckverbinder (A) des Rücksitzgurtaufrollers abziehen.
|
| 5. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
Aufroller mittlerer Sicherheitsgurt hinten

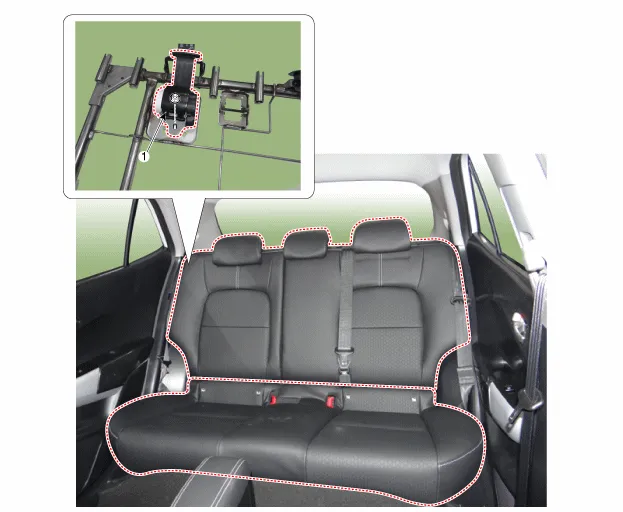

Bauteile und bauteile-Übersicht
| BAUTEILE-ÜBERSICHT |
| 1. Mittlerer Rücksitzgurtaufroller
|
Reparaturverfahren
| AUS- UND EINBAU |
Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen. |
| 1. |
Rücksitzlehnen-Staubabdeckung entfernen. (Siehe Rücksitz - "Rücksitzlehnenbezug") |
| 2. |
Gurtaufroller-Befestigungsschraube lösen, dann mittleren Rücksitzgurt (A) entfernen.
|
| 3. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
Rücksitzgurtschnalle

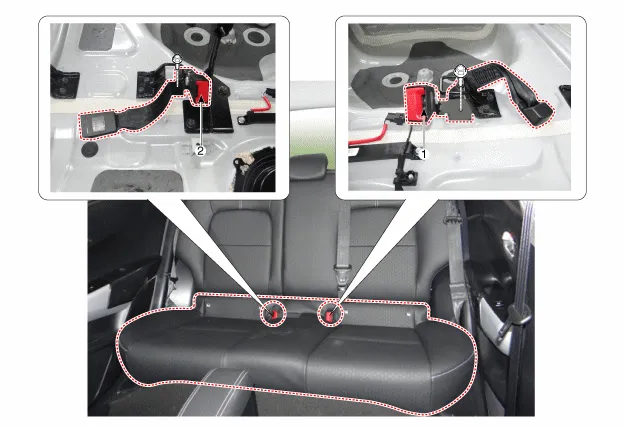

Bauteile und bauteile-Übersicht
| BAUTEILE-ÜBERSICHT |
| 1. Rücksitzgurtschloss [rechts]
|
2. Rücksitzgurtschloss [links]
|
Reparaturverfahren
| AUS- UND EINBAU |
Bei der Installation der Sicherheitsgurte darauf achten, den Gurtstraffer nicht zu beschädigen. |
| 1. |
Bauen Sie die Rücksitzbank aus. (Siehe Rücksitz - "Rücksitzeinheit") |
| 2. |
Befestigungsschraube lösen, dann Rücksitzgurtschloss (A) ausbauen.
(LINKS)
(RECHTS)
|
| 3. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
