Kia Picanto (JA): Fensterheber / Fensterhebermotor

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Fensterheber / Fensterhebermotor

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

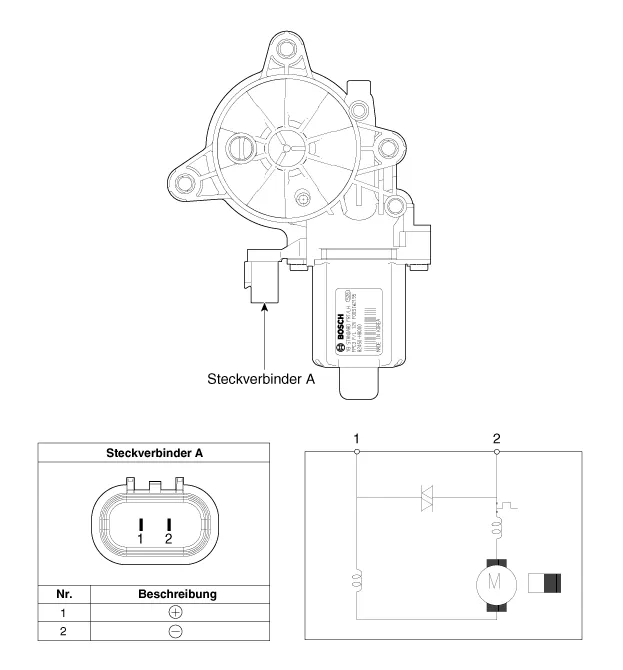

[Standard-Fensterhebermotor]

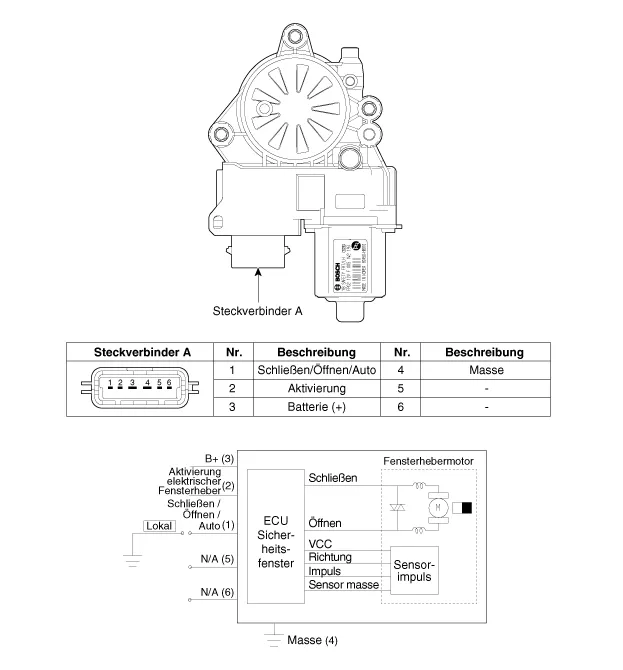

[Sicherheitsfensterhebermotor]

Reparaturverfahren

PRÜFUNG

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

•	Vorsichtig mit der Verkleidung beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

MOTOR DES FENSTERHEBERS VORN

1.	Batteriemassekabel abklemmen.

2.	Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Vordere Türverkleidungsdichtung abbauen. (Siehe Karosserie - "Vordertür-Fensterscheibe")

4.	Steckverbinder (A) vom Motor abziehen.

B+ direkt an die Klemmen des Fensterhebermotors anlegen und prüfen, ob der Motor gleichmäßig arbeitet. Danach umpolen und den Motor in entgegengesetzter Richtung auf gleichmäßige Funktion prüfen. Wenn die Funktion nicht ordnungsgemäß ist, Fensterhebermotor ersetzen.

[Standard-Fensterhebermotor]

[Sicherheitsfensterhebermotor]

MOTOR DES FENSTERHEBERS HINTEN

1.	Batteriemassekabel abklemmen.

2.	Hintere Türverkleidung abbauen. (Siehe Karosserie - "Hintertürverkleidung")

3.	Hintertürverkleidung abbauen. (Siehe Karosserie - "Hintertürfensterscheibe")

4.	Motorsteckverbinder (A) vom Motor abziehen.

5.	Die Motorklemmen Nr. 1 und Nr. 2 direkt an Batteriespannung (12 V) legen und prüfen, ob der Motor einwandfrei läuft. Wenn der Motor nicht einwandfrei läuft, muss er ausgewechselt werden.
