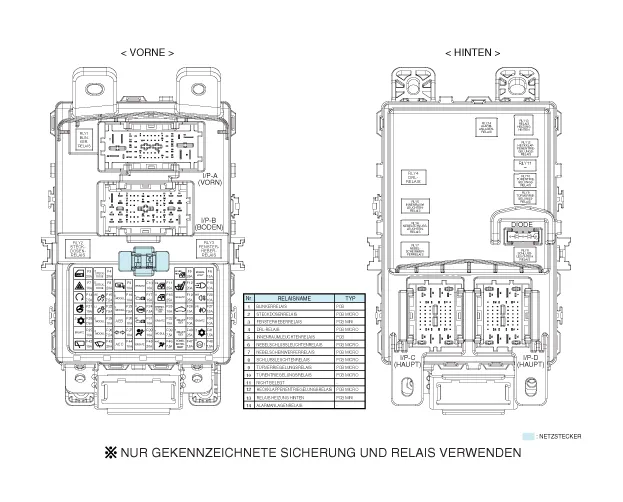

| BAUTEILE-ÜBERSICHT |
| I/P-Sicherungskasten |

| Stromkreis (Instrumententafel-Sicherungskasten) |

| Beschreibung |
Diagramm des Kommunikationsnetzwerks

|
ABKÜRZUNG |
ERKLÄRUNG |
|
ABS |
Antiblockiersystem |
|
ACU |
Airbag-Steuereinheit |
|
AEB |
Autonome Notfallbremse |
|
B-CAN |
Karosserie CAN (Controller Area Network) |
|
BCM |
Karosserie-Steuermodul |
|
C-CAN |
Fahrwerk CAN (Controller Area Network) |
|
KUP |
Kombiinstrument-Modul |
|
DATC |
Duale automatische Temperatursteuerung |
|
os. |
Motormanagementsystem |
|
ESC |
Elektronisches Steuergerät |
|
EVP |
EVA-Unterdruckpumpe |
|
I-BOX |
Telematik-System |
|
LPI |
Flüssiggaseinspritzung |
|
H_U |
Haupteinheit (Audio / AVN) |
|
M_CAN |
Multimedia CAN (Controller Area Network) |
|
MDPS |
Motorbetriebene Servolenkung |
|
PGS |
Einparkhilfesystem |
|
SLM |
Gurtwarner und Beleuchtungsmodul |
|
SMK |
Smart Key-Einheit |
|
TCU |
Getriebe-Steuereinheit |
|
TMU |
Telematik-System |
|
TPMS |
Reifendruckwarnsystem |
| SICHERUNGSÜBERPRÜFUNG |
| 1. |
Überprüfen, ob die Sicherungshalter fest montiert sind und die Sicherungen fest in den Haltern sitzen. |
| 2. |
Prüfen, ob die Kapazität der Sicherungen für die einzelnen Stromkreise geeignet ist. |
| 3. |
Sicherungen auf Beschädigungen prüfen.
|
| Diagnose mit dem KDS/GDS |
| 1. |
Die Diagnose des Innenraum-Sicherungskastens kann mit dem KDS/GDS durchgeführt werden. Der Innenraum-Sicherungskasten kommuniziert mit dem KDS/GDS, welches dann die Ein- und Ausgangssignale mit Codes anzeigt. |
| 2. |
Um eine Diagnose hinsichtlich der Funktion des Innenraum-Sicherungskastens durchzuführen das Fahrzeugmodell und dann Innenraum auswählen. |
| 3. |

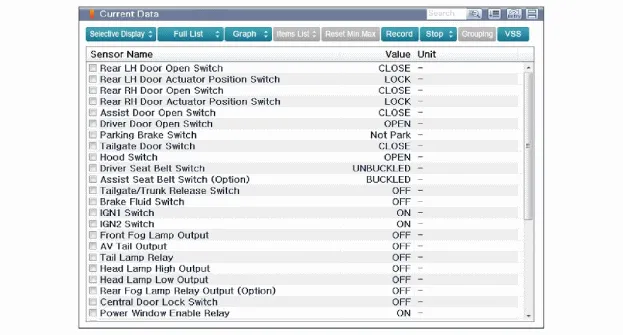

Zur Abfrage des momentanen Eingangs-/Ausgangswerts des Innenraum-Sicherungskastens die "Momentanen DATEN" überprüfen. Hier wird der Eingangs-/Ausgangsstatus des Innenraum-Sicherungsblocks angezeigt.
|
| 4. |
Wenn eine Funktionsprüfung der Ausgänge des Innenraum-Sicherungskastens durchgeführt werden soll, "Stellgliedtest" wählen.
|
| Ausbau |
| 1. |
Batteriemassekabel abklemmen. |
| 2. |
Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung") |
| 3. |
Steckverbinder (A) von der Sicherungsseite des internen Sicherungsblocks abziehen. |
| 4. |
Kabelbefestigungsclip (B) des Innenraum-Sicherungskastens entfernen.
|
| 5. |
Steckverbinder (A) des Innenraum-Sicherungskastens abziehen.
|
| 6. |
Befestigungsmuttern lösen, dann den Innenraum-Sicherungskasten (A) entfernen.
|
| 7. |
Steckverbinder (A) von der Rückseite des internen Sicherungsblocks abziehen. |
| 8. |
Kabelbefestigungsclip (B) des Innenraum-Sicherungskastens entfernen.
|
| Einbau |
| 1. |
Den Innenraum-Sicherungsblock einbauen. |
| 2. |
Die inneren Sicherungsblock-Steckverbinder anschließen. |
| 3. |
Untere Armaturenbrettverkleidung einbauen. |
| 4. |
Minuspol (-) der Batterie anschließen. |
| 5. |
Prüfen, ob alle Systeme ordnungsgemäß arbeiten. |
