Kia Picanto (JA): Rücksitz / Rücksitzpolster

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Rücksitz / Rücksitzpolster

Bauteile und bauteile-Übersicht

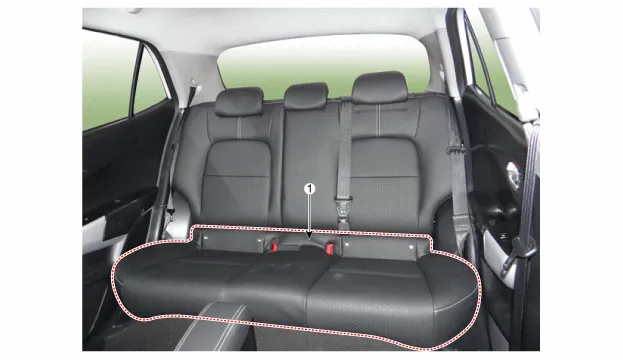

BAUTEILE-ÜBERSICHT

1. Sitzpolsterbezug Rücksitz

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Rücksitzeinheit ausbauen. (Siehe Rücksitz - "Rücksitzeinheit")

2.	Rücksitzpolsterbezug (A) nach Entfernen der Ringclips auf der Rückseite des Rücksitzpolsterbezugs entfernen. [Rückseite] [Innen]

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass die Steckverbinder richtig angeschlossen sind.

•	Beschädigte Clips auswechseln.

•	Zur Vermeidung von Falten sicherstellen, dass der Stoff gleichmäßig über die Kante gezogen ist (B), bevor die Ringclips (A) befestigt werden.

•	Ringclips mit Spezialwerkzeug (C) (09880-4F000) durch neue ersetzen.
