Kia Picanto (JA): Notrufsystem / Notruf (eCall)-Taste

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Notrufsystem / Notruf (eCall)-Taste

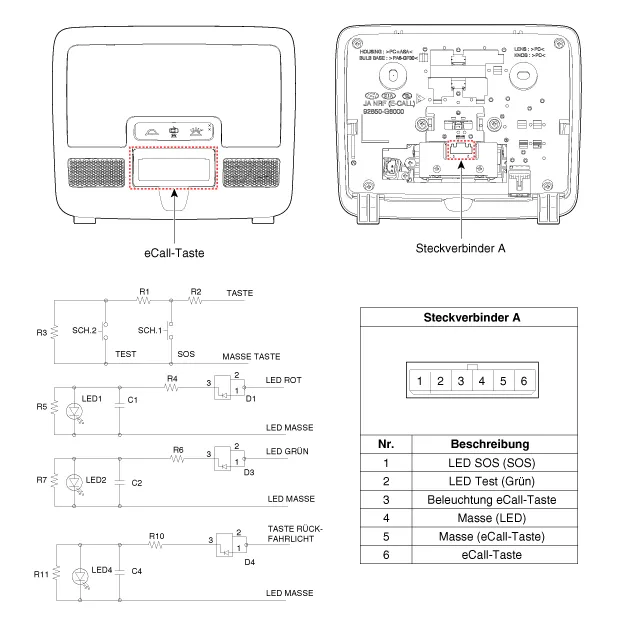

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Mit einem Schraubendreher oder Abzieher das Glas (A) der Kartenleseleuchte lösen.

Schrauben lösen und Karteleseleuchte (A) ausbauen.

•	Beim Ausbau der Kartenleseleuchte auf die Richtung achten, in der das Werkzeug (B) eingeführt wird.

•	Wird das Werkzeug in entgegengesetzter Richtung eingeführt, darauf achten, dass die Kartenleseleuchte nicht beschädigt wird.

4.	Steckverbinder (A) der Kartenleseleuchte abziehen, dann die Kartenleseleuchte (B) ausbauen.

5.	Befestigungsschrauben lösen, dann die Kartenleseleuchtenabdeckung (A) entfernen.

6.	Befestigungsschrauben lösen und dann eCall-Taste (A) entfernen.

Einbau

1.	eCall-Taste einbauen.

2.	Kartenleseleuchtenabdeckung anbringen.

3.	Steckverbinder der Kartenleseleuchte anschließen.

4.	Kartenleseleuchte einbauen.

5.	Glas der Kartenleseleuchte wieder anbringen.

6.	Minuspol (-) der Batterie anschließen.
