Kia Picanto (JA): Dachverkleidung / Dachverkleidungseinheit

Kia Picanto (JA) Reparaturanleitung / Rücksitzgurt / Dachverkleidung / Dachverkleidungseinheit

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

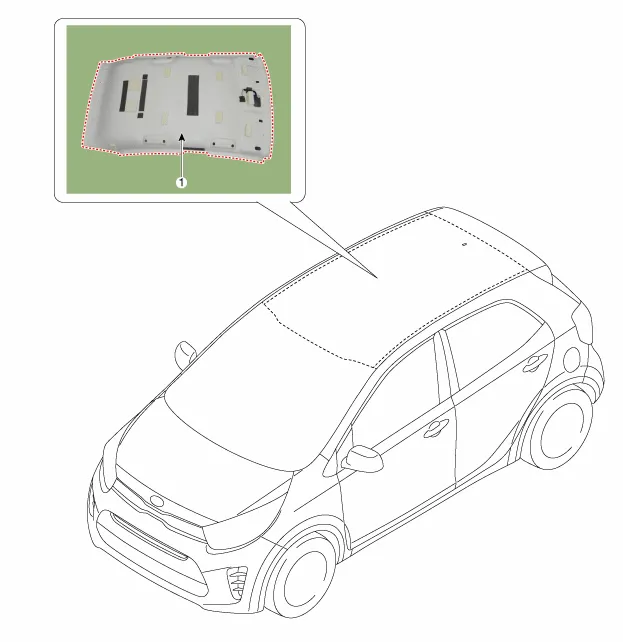

1. Dachverkleidungseinheit

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Den Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

2.	Bauen Sie die Rücksitzeinheit aus. (Siehe Rücksitz - "Rücksitz")

3.	Obere A-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "A-Säulenverkleidung")

4.	Obere B-Säulenverkleidung abnehmen. (Siehe Seite BD-60) (Siehe Innenverkleidung - "B-Säulenverkleidung")

5.	C-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "C-Säulenverkleidung")

6.	Sonnenblende und Halterung ausbauen. (Siehe Dachverkleidung - "Sonnenblende")

7.	Haltegriff abbauen. (Siehe Dachhimmel - "Haltegriff")

8.	Dachleuchte abbauen. (Siehe Karosserieelektrik – "Kartenleseleuchte")

9.	Abdeckung des ECM-Spiegels (A) abnehmen.

10.	Kabelstecker (A) abklemmen.

11.	Steckverbinder (A) der Dachverkleidung und Befestigungsclips in der A-Säule lösen. [BEIFAHRERSEITE]

12.	Kabelstecker (A) abklemmen.

13.

Dachverkleidung (A) durch die Heckklappe aus dem Fahrzeug ausbauen.

Darauf achten, dass die Dachverkleidung während des Ausbaus nicht beschädigt wird.

1)	Zum Anbringen des Kabelstrangs (A) an der Dachverkleidung (B) den Schmelzklebstoff mit der Pistole gleichmäßig auftragen.

2)	Geräuschdämpfer an der Dachverkleidung (B) anbringen.

14.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Kabelstecker wieder richtig anschließen.

•	Beschädigte Clips auswechseln.
