Kia Picanto (JA): Heck- scheibenheizung / Heckscheibenheizungsschalter

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Heck- scheibenheizung / Heckscheibenheizungsschalter

Reparaturverfahren

PRÜFUNG
1.

Fehler in der Karosserieelektrik können mithilfe des Fahrzeugdiagnosesystems (KDS/GDS) schnell diagnostiziert werden.

Das Diagnosesystem (KDS/GDS) liefert die folgenden Informationen.

(1)

Selbstdiagnose: Defekt und Codenummer (DTC) überprüfen
(2)

Aktuelle Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen
(3)

Stellgliedtest: Betriebsbedingung des Systems überprüfen
(4)

Zusatzfunktionen: Steuerung anderer Funktionen einschließlich Systemoptionseinstellungen und Nullpunkteinstellung
2.

'Fahrzeugmodell' und 'Karosseriesteuermodul (BCM)' wählen, um das Fahrzeug mit dem Tester zu untersuchen.
3.

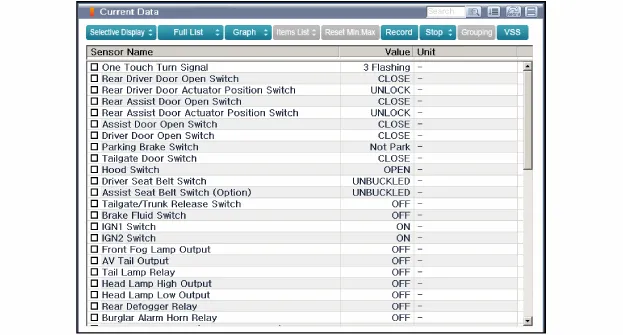

Menü 'Momentane Daten" wählen, um den aktuellen Status der Ein-/Ausgangsdaten zu suchen.
4.

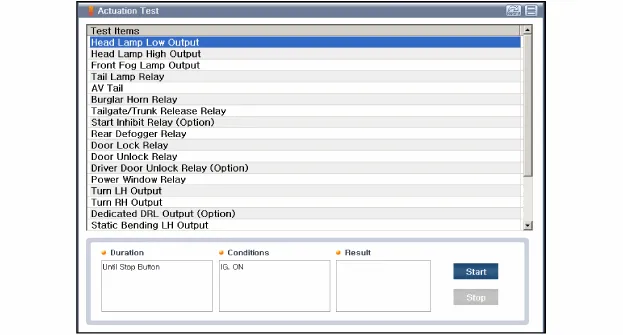

Den Eingangswert des zu prüfenden Moduls zwangsaktivieren; die Option 'Stellgliedtest' auswählen.
Ausbau
1.

Batteriemassekabel abklemmen.
2.

Heizungs- und Klimaanlagensteuergerät ausbauen.

(siehe Heizung, Lüftung, Klimaanlage - "Heizungs- und Klimaanlagen-Steuergerät (Manuell))

(Siehe Heizung, Lüftung, Klimaanlage - "Heizungs- und Klimaanlagen-Steuergerät (voll automatisch)")

Einbau
1.

Heizungs- und Klimaanlagensteuerung einbauen.
2.

Minuspol (-) der Batterie anschließen.
