Kia Picanto (JA): Dachverkleidung / Haltegriff

Kia Picanto (JA) Reparaturanleitung / Rücksitzgurt / Dachverkleidung / Haltegriff

Bauteile und bauteile-Übersicht

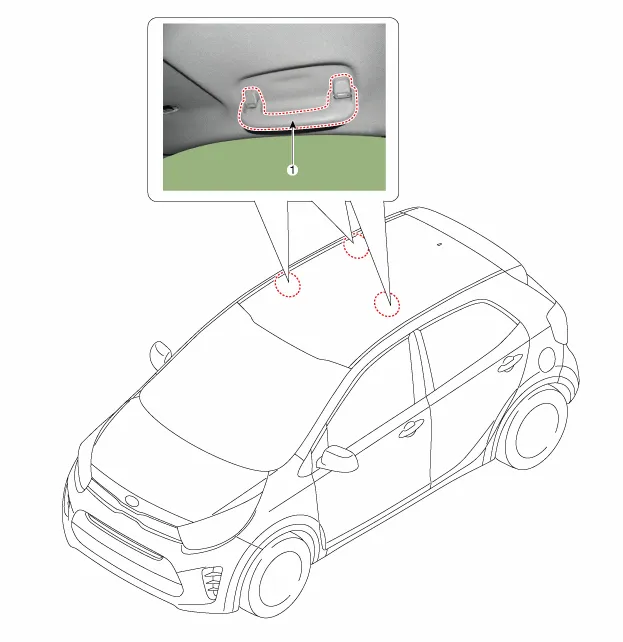

BAUTEILE-ÜBERSICHT

1. Haltegriff

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Kappen (A) und Schrauben lösen, dann den Haltegriff (B) abbauen.

2.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
