Kia Picanto (JA): Heckklappe / Heckklappeneinheit

Kia Picanto (JA) Reparaturanleitung / Rücksitzgurt / Heckklappe / Heckklappeneinheit

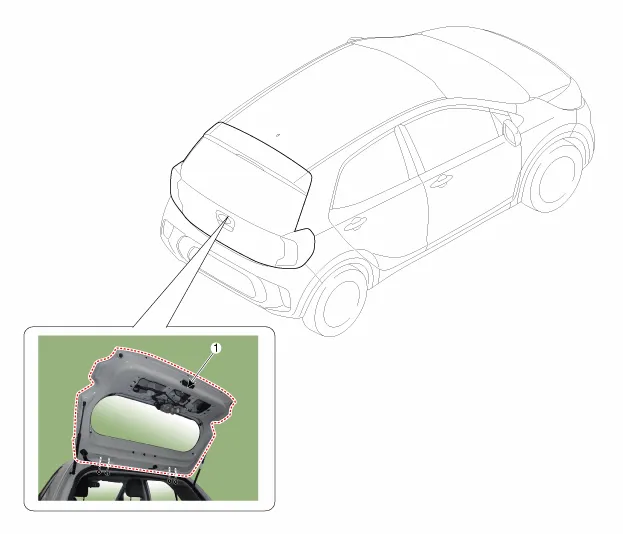

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Heckklappe

Reparaturverfahren

AUS- UND EINBAU

Handschuhe tragen, um die Hände vor Verletzungen zu schützen.

Beim Ein-/Ausbau der Heckklappe ist eine zweite Person erforderlich.

1.	C-Säulenverkleidung abbauen. (Siehe Innenverkleidung - "C-Säulenverkleidung")

2.	Steckverbinder der Waschanlagendüse (A) und der hochgesetzten Bremsleuchte (B) abziehen.

3.	Heckklappenverkleidung abbauen. (Siehe Heckklappenverkleidung - "Heckklappenverkleidung")

4.	Mit einem Schraubendreher die Fassungsclips (A) an beiden Enden der Heckklappen-Gasdruckfeder (B) leicht abheben.

5.	Steckverbinder abziehen und den Heckklappenkabelstrang abklemmen.

Befestigungsschrauben lösen, dann Heckklappeneinheit (A) ausbauen.

Anzugsdrehmoment:

21,6 ~ 26,5 Nm (2,2 ~ 2,7 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Heckklappe überprüfen.

•	Heckklappe ausrichten

•	Sicherstellen, dass die Steckverbinder richtig angeschlossen sind.

•	Beschädigte Clips auswechseln.
