Kia Picanto (JA): Klimasystem / Kältemittelleitung

Kia Picanto (JA) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Klimasystem / Kältemittelleitung

Bauteile und bauteile-Übersicht

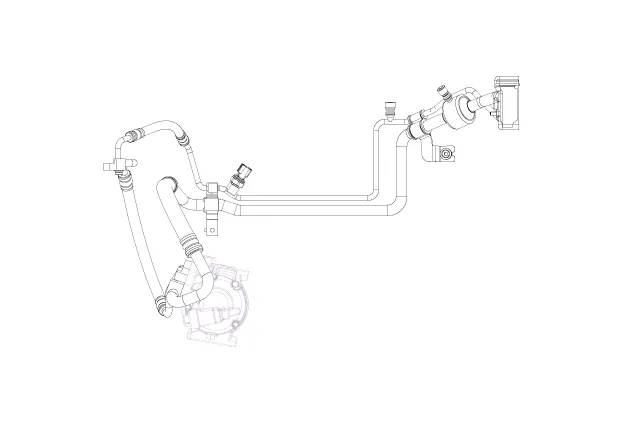

BAUTEILE-ÜBERSICHT

Reparaturverfahren

AUS- UND EINBAU
1.

Kältemittel aus dem System ablassen.

2.

Fehlerhafte Leitungen oder Schläuche ersetzen.



Sofort alle offenen Anschlussstücke verschließen, um das System vor Feuchtigkeit und Schmutz zu schützen.

3.

Schraubenverbindung oder Mutter auf das angegebene Anzugsmoment festziehen.



Verbindungen sollten nicht fester gedreht werden, als angegeben.

Teil festgezogen
Nm
kgm
lb.ft
Kondensator - Ablassschlauch
6,8 ~ 10,7
0,7 ~ 1,1
5,6 - 7,9
Kondensator - Flüssigkeitsrohr
Kompressor - Ablassschlauch
18,6 ~ 27,4
1,9 - 2,8
13,7 ~ 20,2
Kompressor - Ansaugschlauch
Expansionsventil - Verdampfer
7.8 ~ 11.7
0,8 - 1,2
5.7 ~ 8.6

4.

Kältemittelsystem entlüften und mit Kältemittel befüllen.

Vorgeschriebene Menge: 370 ± 25 g

5.

Auf Kältemittelaustritt überprüfen.

Mit einem Gasleckdetektor prüfen, ob Kältemittel austritt.

6.

Klimaanlagenfunktion prüfen.
