Technische daten

SPEZIFIKATION

Pos.				Typ	Glühlampe Watt (W)
VORN	Scheinwerfer	Halogen (Positionsleuchte)	NIEDRIG/HOCH	H4 LL	55-60
			Blinkerleuchte	PY21WLL	21
			Positionsleuchte	W5WLL	5
		Halogen (Positionsleuchte + DRL)	NIEDRIG/HOCH	HB3 (9005HL+)	60
			Blinkerleuchte	LED	LED
			Positionsleuchte	LED	LED
			TAGESFAHLICHT (DRL)	LED	LED
	Nebelscheinwerfer			HB4	51
	Blinkleuchte (Seite)			WY5W	5
	Außenspiegel-Blinkerleuchte			LED	LED
HINTEN	Hintere Kombileuchte	Glühlampenausführung	Schlussleuchte	W5WLL	5
			Schlussleuchte/Bremslicht	P21/5WLL	21
			Blinkerleuchte	PY21WLL	21
			Rückfahrleuchte	W16W	16
		LED-Ausführung	Schlussleuchte	LED	LED
			Schlussleuchte/Bremslicht	LED	LED
			Blinkerleuchte	PY21WLL	21
			Rückfahrleuchte	W16W	16
	Hochgesetzte Bremsleuchte	Glühlampenausführung		W5WLL	5
	ZULASSUNGSSCHILDLEUCHTE			W5WLL	5
INNENRAUM	Kartenleseleuchte			W10W	10
	Innenraumleuchte			FESTOON	8
	Gepäckraumleuchte			FESTOON	8
	Handschuhfachleuchte			W5W	10

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

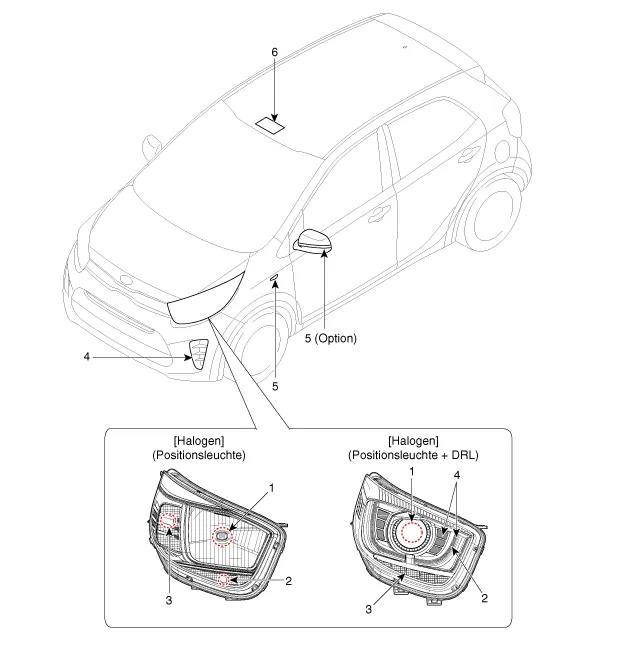

1 . Scheinwerfer (Bi-Funktion Niedrig/Hoch)
2. Positionsleuchte
3. Blinkerleuchte

4. Tagfahrlicht (DRL)
5. Blinkerleuchte (Außenspiegel / Seite)
6. Leseleuchte

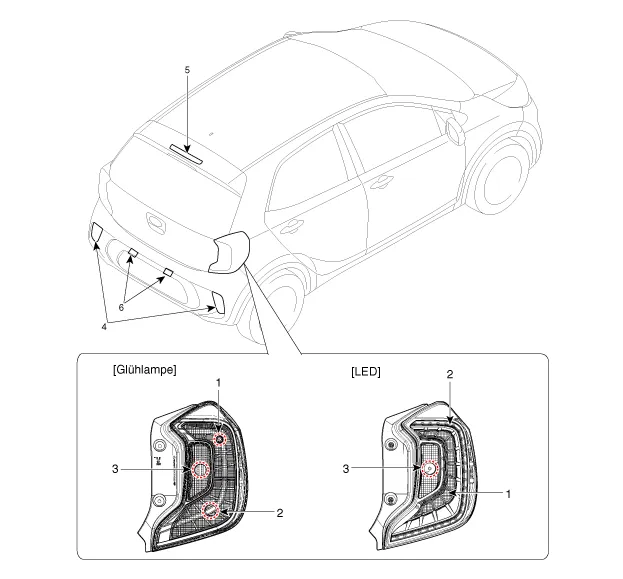

1 . Schlussleuchte
2. Brems-/Schlussleuchte
3 . Blinkerleuchte

4 . Rückfahrleuchte
5 . Hochgesetzte Bremsleuchte
6 . Kennzeichenbeleuchtung
