Kia Picanto (JA): Schiebedach / Schiebedachschalter

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

PRÜFUNG
1.

Batteriemassekabel abklemmen.

2.

Lampenglas (A) der Karteleseleuchte ausbauen.

3.

Schrauben lösen und Karteleseleuchte (B) ausbauen.

4.

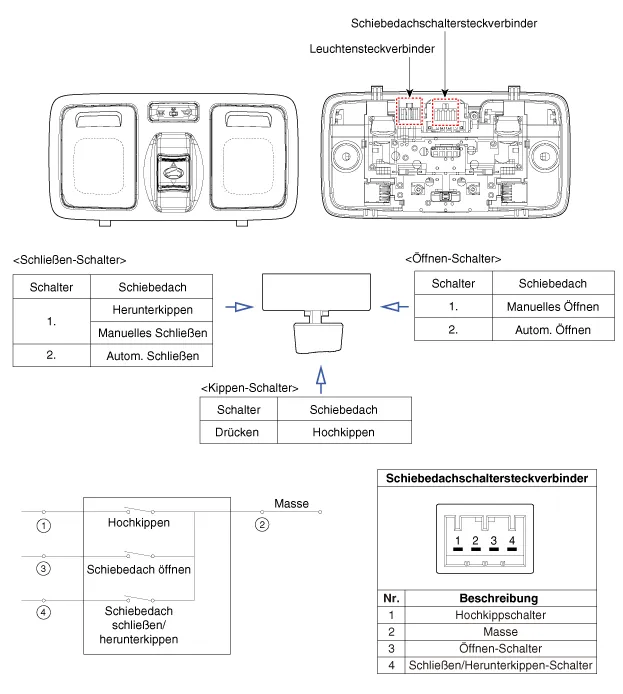

Zwischen den Relaisklemmen auf Durchgang prüfen. Wenn der Durchgang nicht der aufgeführten Vorgabe entspricht, den Panoramadachschalter ersetzen.

    Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Schiebedach 2. Schiebedachschalter 3. Schiebedachmotor & Steuerung Schematische darstellungen Schaltplan

    Reparaturverfahren PRÜFUNG 1. Batteriemassekabel abklemmen. 2. Dachverkleidung abnehmen. (Siehe Karosserie - "Dachverkleidung") 3.
