Bauteile und bauteile-Übersicht

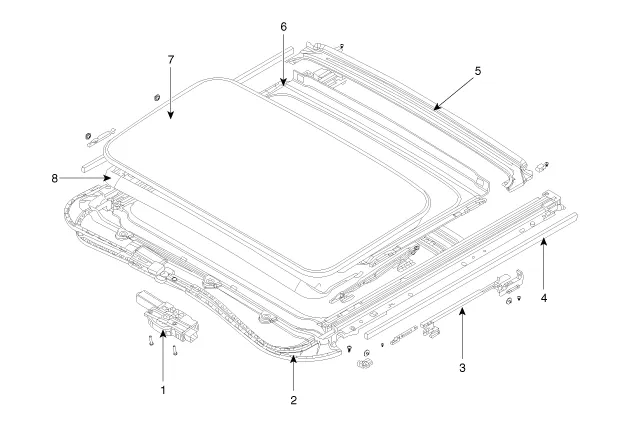

BAUTEILE-ÜBERSICHT

1. Schiebedachmotor
2. Schiebedachhilfsrahmen
3. Schiebedachablaufverbindung
4. Schiebedach-Dichtungsband

5. Schiebedachablaufschiene
6. Schiebedach-Sonnenblende
7. Schiebedach-Glasscheibe
8. Schiebedach-Deflektor

Reparaturverfahren

EINSTELLUNG

Ausrichtung des Schiebedachglases prüfen

Die Stufenhöhe zwischen Dachblech (A) und Scheibendichtungsprofil (B) prüfen und bei Bedarf einstellen.

Ausrichtungsjustierung

Standardwert [mm]

(1) Vorderkante: 0 mm

(2) Hinterkante: 0 mm

(3) Seitliche Kante: 0 mm

2.	Die Höhe der Scheibe durch leichtes Lösen der Schrauben (A) einstellen.

NOTWENDIGKEIT DER MOTORINITIALISIERUNG

1.	Nach der Erstmontage.

2.	Initialwert ist wegen eines Kurzschlusses oder einer elektrischen Entladung während des Betriebs gelöscht oder beschädigt worden.

3.	Nach Verwendung des Schiebedach-Notgriffs.

BEDIENUNG DES SCHIEBEDACH-NOTGRIFFS

1.	Schiebedach-Notgriff zum manuellen Schließen und Öffnen des Schiebedachs verwenden, wenn das Schiebedach aufgrund einer Störung von Schiebedachmotor oder Steuereinheit nicht elektronisch geschlossen werden kann.

Bei Bedarf das Schiebedach entsprechend der Initialisierungsmethode initialisieren.

Immer wenn die Fahrzeugbatterie abgetrennt oder entladen ist oder wenn der Notgriff zum Betätigen des Schiebedachs verwendet wird, muss das Schiebedach wie folgt rückgestellt werden:

(1)	Zündung einschalten und dann das Schiebedach komplett schließen.

(2)	Schiebedach-Hebel lösen.

(3)	Taste CLOSE länger als 10 Sekunden lang drücken und gedrückt halten, bis das Schiebedach geschlossen ist und sich ein wenig zurück bewegt hat.

(4)	Schiebedach-Hebel lösen.

(5)	Taste CLOSE noch einmal weniger als 3 s gedrückt halten, bis das Schiebedach folgende Bewegung ausführt : HERUNTERKLAPPEN → ÖFFNEN→ SCHLIESSEN Dann den Hebel lösen.

(6)	Die Rückstellung des Schiebedachsystems ist abgeschlossen.
