Kia Picanto (JA): Schiebedach / Schiebedach einheit

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Schiebedach / Schiebedach einheit

Bauteile und bauteile-Übersicht

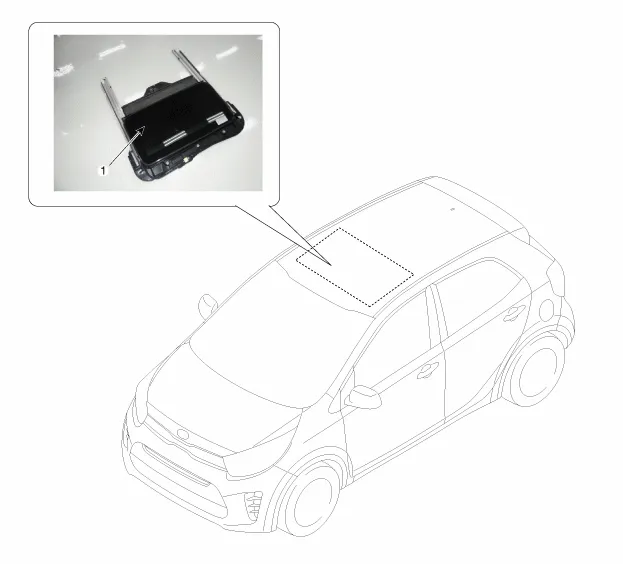

BAUTEILE-ÜBERSICHT

1. Schiebedach-Baugruppe

Reparaturverfahren

AUS- UND EINBAU

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Handschuhe anziehen, um die Hände zu schützen.

1.	Dachverkleidung abnehmen. (Siehe Dachverkleidung - "Dachverkleidungseinheit")

2.	Schiebedach ausbauen. (Siehe Schiebedach - "Glasschiebedach")

3.	Befestigungsschrauben lösen, dann den Schiebedachmotor (A) entfernen.

4.	Ablassschlauch (A) und Beifahrergriff-Führungsplatte (B) entfernen.

Muttern und Schrauben lösen, dann Schiebedacheinheit (A) ausbauen.

Anzugsdrehmoment:

Schraube: 7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

Mutter: 3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Stets den Motor initialisieren.
