Kia Picanto (JA): Spiegel / Innenrückspiegel

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Spiegel / Innenrückspiegel

Bauteile und bauteile-Übersicht

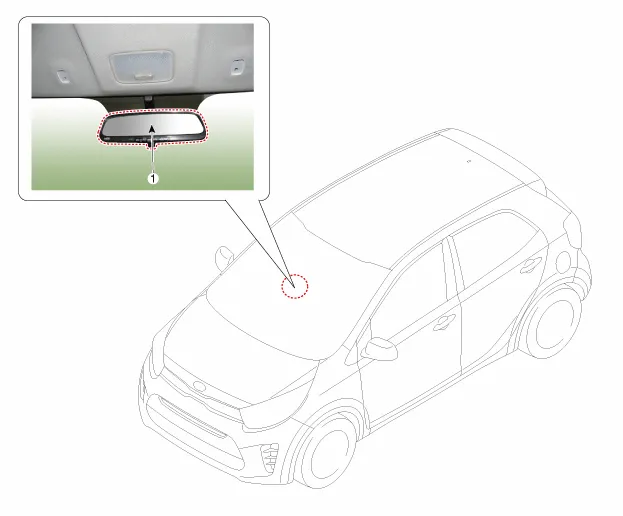

BAUTEILE-ÜBERSICHT

1. Innenspiegel

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

[Manueller Spiegel]

1.	Schraube lösen und Innenrückspiegel (A) entfernen.

2.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

[ECM-Spiegel]

1.	Abdeckung des ECM-Spiegels (A) abnehmen.

2.	ECM-Spiegelsteckverbinder (A) abziehen.

3.	Befestigungsschraube (A) des ECM-Spiegels lösen, dann den ECM-Spiegelsockel nach oben drücken, um die Spiegeleinheit (B) auszubauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
