Kia Picanto (JA): Spiegel / Außenrückspiegel

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Spiegel / Außenrückspiegel

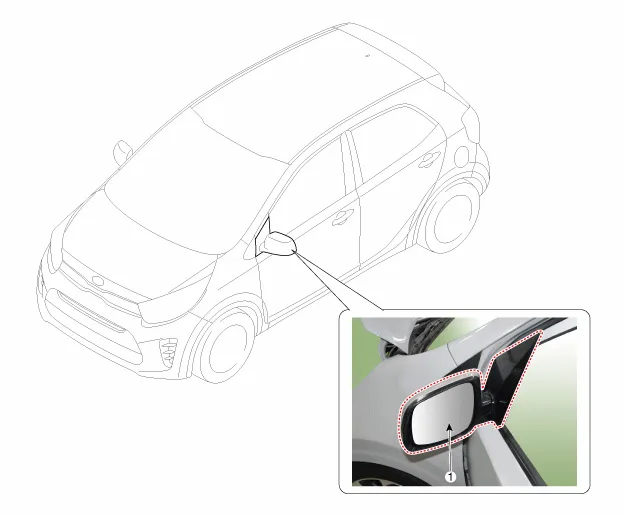

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Außenspiegel

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Innenabdeckung (A) des Vordertür-Dreieckfensters mit einem Ausbauwerkzeug abnehmen.

2.	Steckverbinder (A) des Vordertür-Hochtonlautsprechers abziehen.

Steckverbinder (A) des Außenspiegels abziehen und Befestigungsschrauben lösen.

Anzugsdrehmoment:

6,9 - 10,8 Nm (0,7 - 1,1 kgm)

4.	Außenspiegel (A) abbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
