Kia Picanto (JA): Türverriegelung / Elektrisches Türverriegelungsmodul

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Türverriegelung / Elektrisches Türverriegelungsmodul

Bauteile und bauteile-Übersicht

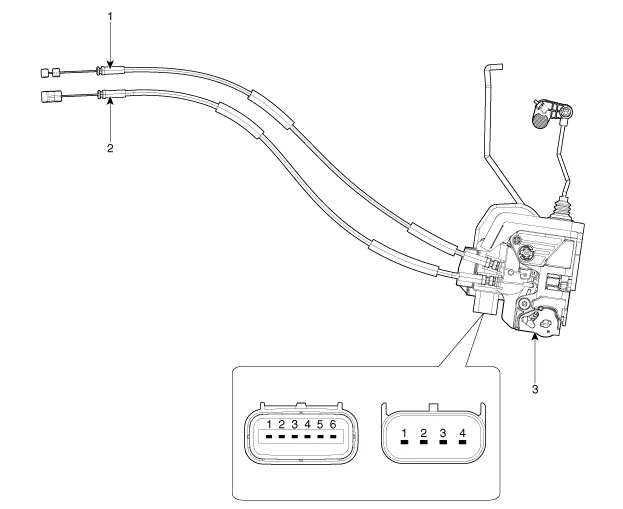

BAUTEILE-ÜBERSICHT

1. Türver-/entriegelungsknopf-Seilzug
2. Türinnengriffseilzug

3. Türschloss

Reparaturverfahren

PRÜFUNG

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

•	Vorsichtig mit der Verkleidung beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

Überprüfung des Vordertürverriegelungsmoduls

1.	Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

2.	Vordere Türverkleidungsdichtung abbauen. (Siehe Karosserie - "Vordertür-Fensterscheibe")

3.	Steckverbinder vom Stellantrieb abziehen.

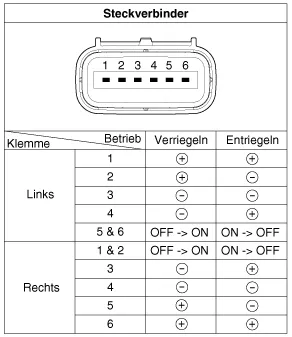

4.	Funktion des Stellantriebs durch Anschließen von Strom und Masse wie unten gezeigt überprüfen. Um eine Beschädigung des Stellantriebs zu vermeiden, nur kurzzeitig Batteriespannung anlegen. [6-poliger Steckverbinder] [4-poliger Steckverbinder] [2-poliger Steckverbinder]

Prüfung des Hintertürverriegelungsmoduls

1.	Hintere Türverkleidung abbauen. (Siehe Karosserie - "Hintertürverkleidung")

2.	Hintertürverkleidung abbauen. (Siehe Karosserie - "Hintertürfensterscheibe")

3.	Steckverbinder vom Stellantrieb abziehen.

4.	Funktion des Stellantriebs durch Anschließen von Strom und Masse wie unten gezeigt überprüfen. Um eine Beschädigung des Stellantriebs zu vermeiden, nur kurzzeitig Batteriespannung anlegen. [4-poliger Steckverbinder] [2-poliger Steckverbinder]

Prüfung des Heckklappenverriegelungsmoduls

1.	Heckklappenverkleidung abbauen. (Siehe Karosserie - "Heckklappenverkleidung")

2.	Die Stecker vom Stellantrieb abziehen.

3.	Funktion des Stellantriebs durch Anschließen von Strom und Masse wie unten gezeigt überprüfen. Um eine Beschädigung des Stellantriebs zu vermeiden, nur kurzzeitig Batteriespannung anlegen.

4.	Die Überprüfung der Heckklappe bei vorhandener elektrischer Betätigung bezieht sich auf das Heckklappenmodul.
