Kia Picanto (JA): Automatische Lichtsteuerung (AUTO-Licht) / Hupe

Bauteile und bauteile-Übersicht

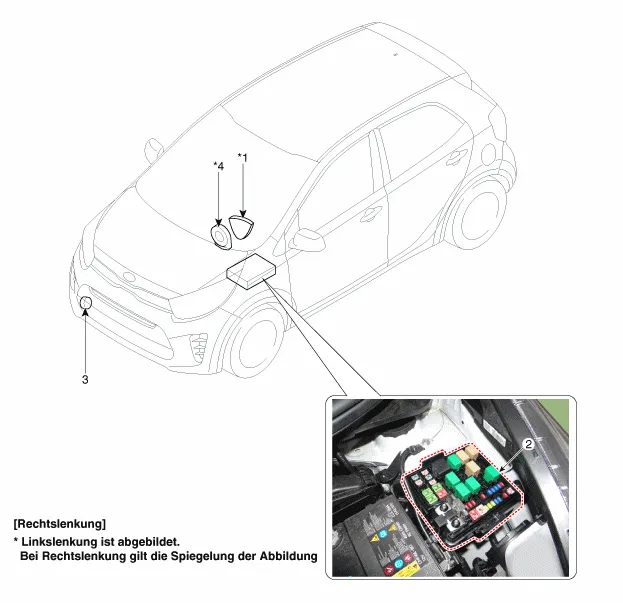

BAUTEILE-ÜBERSICHT

1. Hupenschalter
2. Hupenrelais
3. Hupe
4. Wickelfeder

Reparaturverfahren

Ausbau
1.

Batteriemassekabel abklemmen.

2.

Untere Motorraumabdeckung abbauen.

G 1.0 MPI (Siehe Motormechanik - "Untere Motorraumabdeckung")

G 1.2 MPI (Siehe Motormechanik - "Untere Motorraumabdeckung")

3.

Hupensteckverbinder (B) abziehen und Befestigungsschraube lösen, dann Hupe (A) entfernen.

Einbau
1.

Nach Anschließen des Hupensteckers die Hupe montieren.

2.

Untere Motorraumabdeckung anbauen.

3.

Minuspol (-) der Batterie anschließen.

PRÜFUNG
1.

Das Relais für die Hupe dieses Fahrzeugs ist in den Motorraum-Relaiskasten integriert.

    Schematische darstellungen Schaltplan Reparaturverfahren Ausbau 1. Batteriemassekabel abklemmen. 2.

    Reparaturverfahren PRÜFUNG 1. Den Schlüsselwarnschalter-Steckverbinder (A) und den Zündschaltersteckverbinder (B) von der Lenksäule abziehen.
