Kia Picanto (JA): Automatische Lichtsteuerung (AUTO-Licht) / Zündschalter

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Zündschalter

Reparaturverfahren

PRÜFUNG
1.

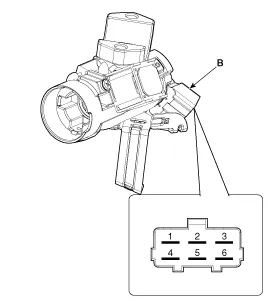

Den Schlüsselwarnschalter-Steckverbinder (A) und den Zündschaltersteckverbinder (B) von der Lenksäule abziehen.
2.

Zwischen den Relaisklemmen auf Durchgang prüfen.
3.

Wenn die Durchgangsmessung nicht der Spezifikation entspricht, Zündschalter ersetzen.
Ausbau
1.

Batteriemassekabel abklemmen.
2.

Untere Armaturenbrettverkleidung abbauen.

(Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.

Obere/untere Lenksäulenverkleidung abnehmen.

(Siehe Karosserie - "Lenksäulenverkleidung")

4.

Den Mehrfunktionsschalter ausbauen.

(Siehe Karosserieelektrik - "Kombischalter")

5.

Zündschalter-Steckverbinder (A) und Steckverbinder (B) von Schlüsselwarnung / Wegfahrsperre entfernen.
6.

Schlüssel einstecken und in Position ACC drehen.
7.

Sicherungsstift (B) mit der Ahle eindrücken.
8.

Zündschlosszylinder (A) ausbauen.

C :Schlüssel-Warnschalter-/Wegfahrsperrensteckverbinder

D :Zündschaltersteckverbinder

9.

Befestigungsschrauben lösen, dann Zündschalter (A) ausbauen.
Einbau

•

Scherbolzen nicht wieder verwenden.
•

Beim Anbringen neuer Scherbolzen an der Zündschaltereinheit die Scherbolzen anziehen, bis der Kopf abgetrennt wird.
1.

Zündschalter montieren.
2.

Den Schlüsselzylinder montieren.
3.

Steckverbinder von Zündschalter und Schlüsselwarnung / Wegfahrsperre anschließen.
4.

Multifunktionsschalter einbauen.
5.

Obere und untere Lenksäulenverkleidung anbringen.
6.

Untere Armaturenbrettverkleidung einbauen.
7.

Minuspol (-) der Batterie anschließen.
