Kia Picanto (JA): Elektrische Außenspiegel / Spiegelstellmotor

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Elektrische Außenspiegel / Spiegelstellmotor

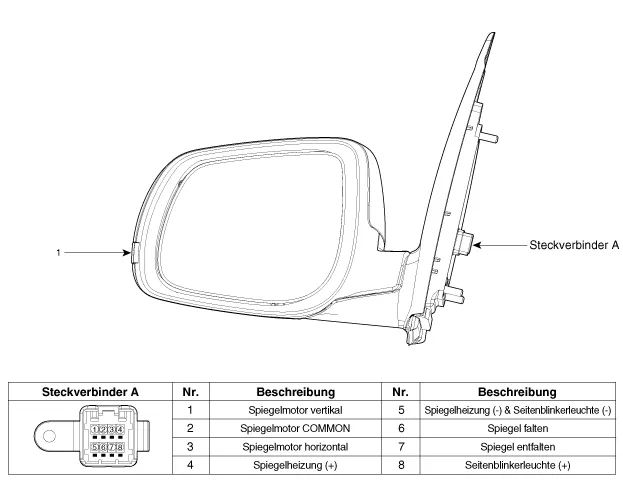

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Seitenblinker


Reparaturverfahren

PRÜFUNG
1.

Batteriemassekabel abklemmen.

2.

Die innere Verkleidung (A) des Dreieckfensters in der Tür ausbauen.

3.

Steckverbinder des Hochtöners (A) abziehen.

4.

Stecker des elektrisch verstellbaren Außenspiegels abklemmen.

5.

Batteriespannung wie in der Tabelle gezeigt an die einzelnen Klemmen anlegen und prüfen, ob der Außenspiegel ordnungsgemäß funktioniert.

[Spiegelsteuerung (links/rechts)]

[Außenspiegelheizung]

[Seitenblinkerleuchten]

[Klappspiegel]
