Kia Picanto (JA): Elektrische Außenspiegel / Spiegelschalter

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Elektrische Außenspiegel / Spiegelschalter

Bauteile und bauteile-Übersicht

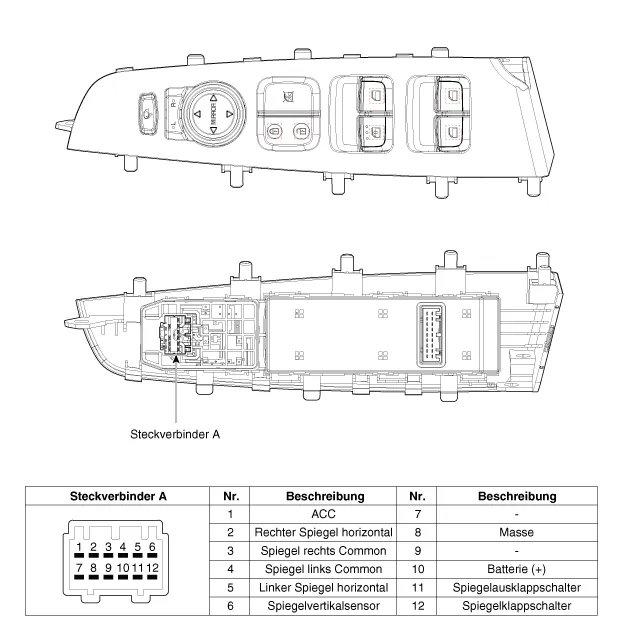

BAUTEILE-ÜBERSICHT

Schematische darstellungen

Schaltplan

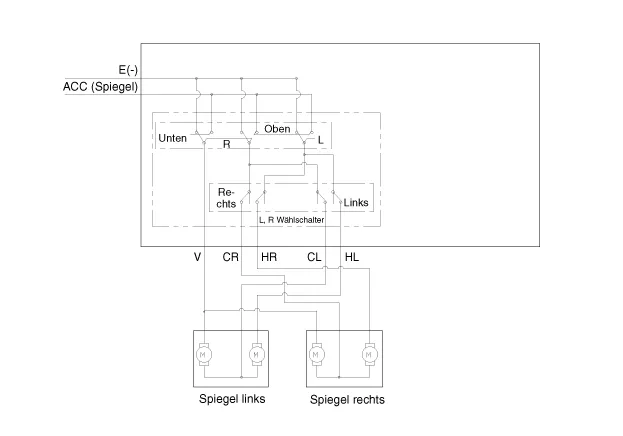

[Einklappbarer Spiegel]

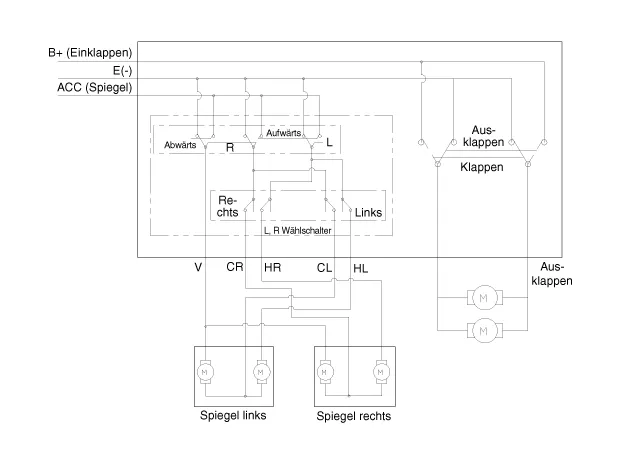

[Spiegel nicht einklappbar]

Reparaturverfahren

PRÜFUNG

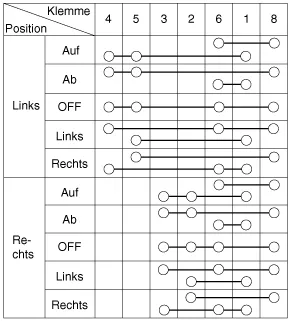

1.	In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen. [Schalter elektrisch verstellbarer Spiegel] [Elektrischer Spiegelklappschalter]

Ausbau

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

•	Vorsichtig mit der Armaturentafel beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

1.	Batteriemassekabel abklemmen.

2.	Linke Vordertürverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Elektrisch verstellbaren Außenspiegel (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.

Einbau

1.	Elektrischen Außenspiegelschalter einbauen.

2.	Steckverbinder anschließen und Vordertürverkleidung anbringen.

3.	Minuspol (-) der Batterie anschließen.
