Kia Picanto (JA): Bremsanlage / Bremsleitungssystem

Kia Picanto (JA) Reparaturanleitung / Bremsanlage / Bremsanlage / Bremsleitungssystem

Bauteile und bauteile-Übersicht

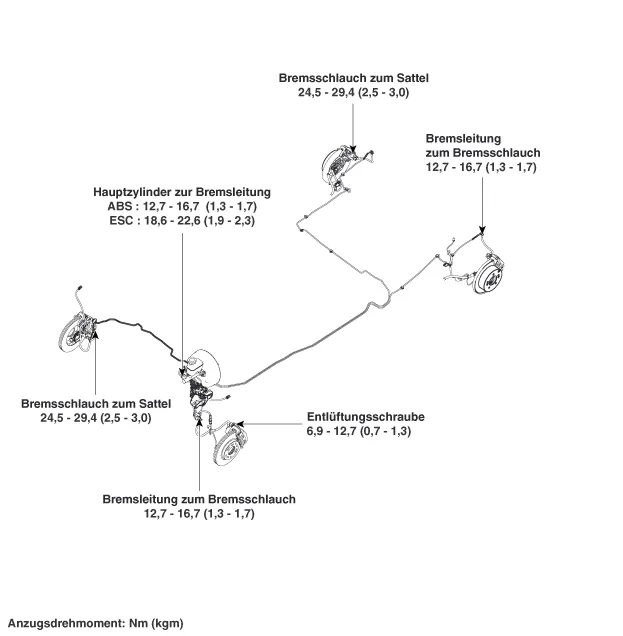

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau
1.

Steckverbinder des Bremsflüssigkeitsstandsensors entfernen.
2.

Bremsflüssigkeit mit einer geeigneten Pumpe/Spritze aus dem Vorratsbehälter absaugen.



Keine Bremsflüssigkeit auf dem Fahrzeug verschütten, da sie den Lack beschädigen kann. Wenn Bremsflüssigkeit mit dem Lack in Berührung kommt, muss sie sofort mit Wasser abgespült werden.
3.

Vorder-/Hinterrad (A) abmontieren.

Anzugsdrehmoment.

107,9 ~ 127,5 Nm (11,0 ~ 13,0 kgm)

(Vorne)

4.

Bremsrohr abmontieren, hierzu die RohrBördelmutter (A) lösen.
5.

Bremsschlauchclip (B) abziehen.

Anzugsdrehmoment.

12,7 ~ 16,7 Nm (1,3 ~ 1,7 kgm)

6.

Bremsrohr abmontieren, hierzu die RohrBördelmutter (A) lösen.
7.

Bremsschlauchclip (B) abziehen.

Anzugsdrehmoment.

12,7 ~ 16,7 Nm (1,3 ~ 1,7 kgm)

8.

Schraube (A) lösen und Bremsschlauch vom Sattel abnehmen.

Anzugsdrehmoment.

24,5 ~ 29,4 Nm (2,5 ~ 3,0 kgm)

(Vorne)

PRÜFUNG
1.

Die Bremsleitungen auf Risse, Faltenbildung und Korrosion untersuchen.
2.

Die Bremsschläuche auf Risse, Beschädigung und lverlust prüfen.
3.

Die Bremsleitungs-Bördelmuttern auf Beschädigung und lverlust überprüfen.
4.

Montagehalterung des Bremsschlauchs auf Risse oder Verformung prüfen.
Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

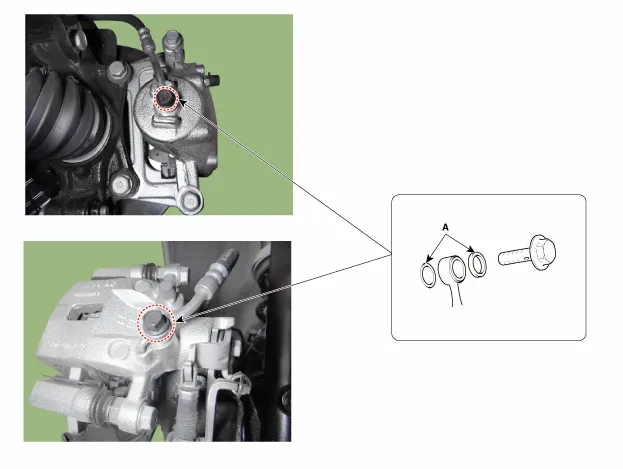

Beim Einsetzen stets eine neue Unterlegscheibe (A) verwenden.
2.

Nach dem Einbau das Bremssystem entlüften.

(Siehe Bremssystem - "Bremssystem")

3.

Auf verschüttetes Bremsöl prüfen.
