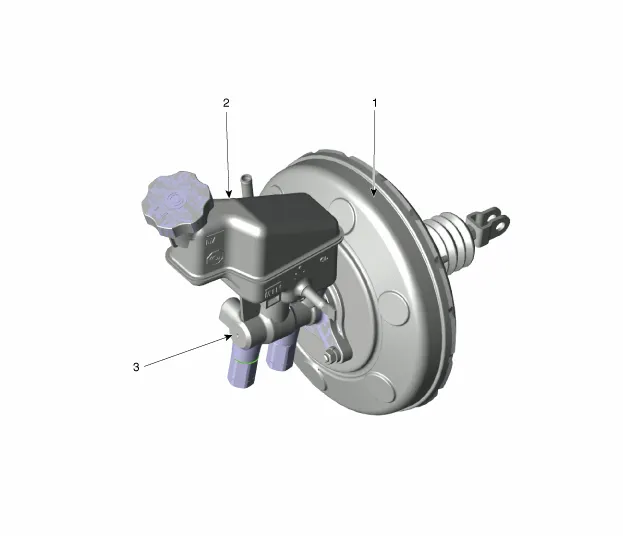

| BAUTEILE-ÜBERSICHT |

| 1. Bremskraftverstärkereinheit
2. Behälter |
3. Hauptzylinder |
| Ausbau |
| 1. |
Zündung "ausschalten" und Batterieminuspol (-) abklemmen. |
| 2. |
Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1.0 MPI (Siehe Motorelektrik - "Batterie") G 1,2 MGI (Siehe Motorelektrik - "Batterie") F 1,0 MPI (Siehe Motorelektrik - "Batterie") |
| 3. |
Steckverbinder des Bremsflüssigkeitsstandsensors entfernen.
|
| 4. |
Bremsflüssigkeit mit einer geeigneten Pumpe/Spritze aus dem Vorratsbehälter absaugen.
|
| 5. |
Bördelmutter lösen und Bremsleitung vom Hauptzylinder abbauen.
|
| 6. |
Hauptzylindermutter (A) lösen und dann den Hauptzylinder ausbauen.
|
| Einbau |
| 1. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus. |
| 2. |
Nach dem Einbau das Bremssystem entlüften. (Siehe Bremssystem - "Bremssystem") |
