| Smart Key |
Speichern des Smart-Key-Codes
| 1. |
Das KDS/GDS an den Diagnosestecker (16P) unter der Armaturenbrettabdeckung auf der Fahrerseite anschließen und einschalten.
|
| 2. |
Erst das Fahrzeugmodell und danach die Funktion 'Speichern des Smart-Key-Codes' wählen.
|
| 3. |

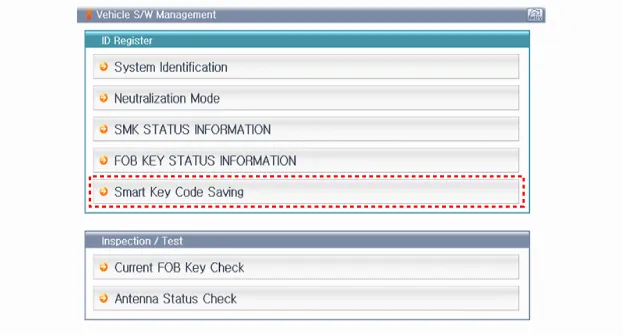

Nach Wahl des Menüs 'Programmieren des Smart Keys' die Taste 'Enter' drücken, daraufhin erscheint der unten angezeigte Bildschirm.
|
| 4. |

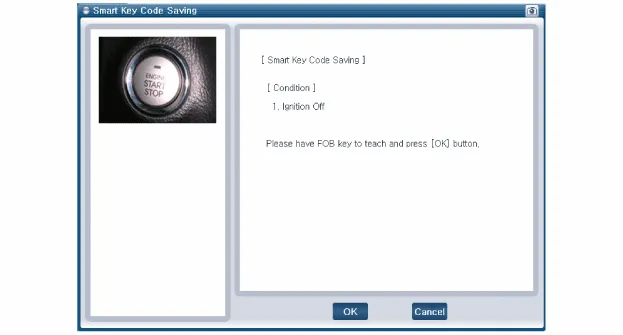

Nach Einführen des Programmierschlüssels die Taste "ENTER" drücken. |
| 5. |

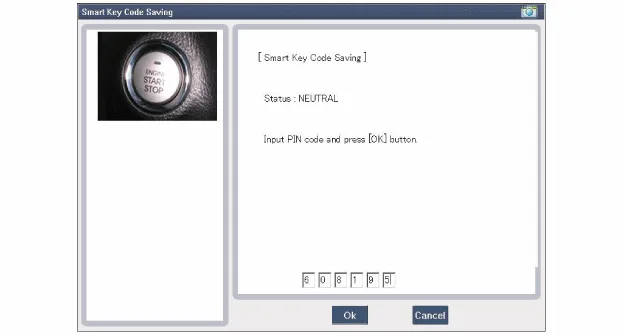

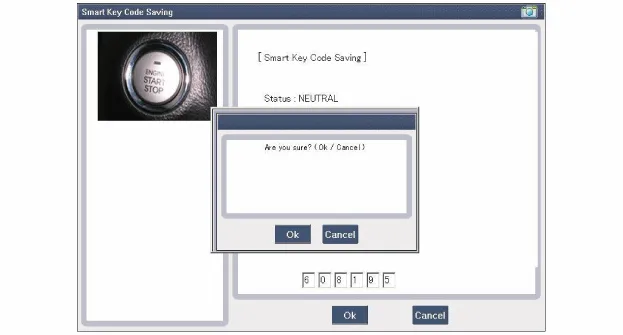

Den 'Pin-Code' eingeben, um den ersten Schlüssel zu programmieren.
|
| 6. |

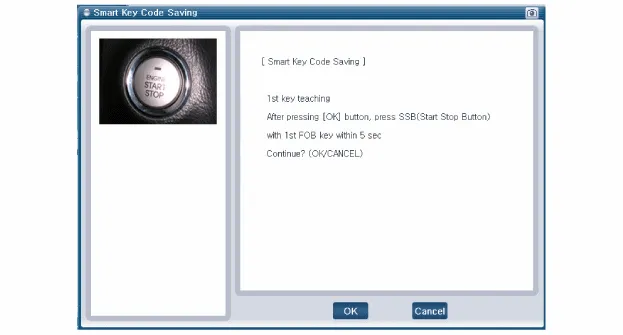

Nach dem Betätigen der Taste "OK" innerhalb von 5 s den SSB mit dem Smart Key drücken.
|
| 7. |

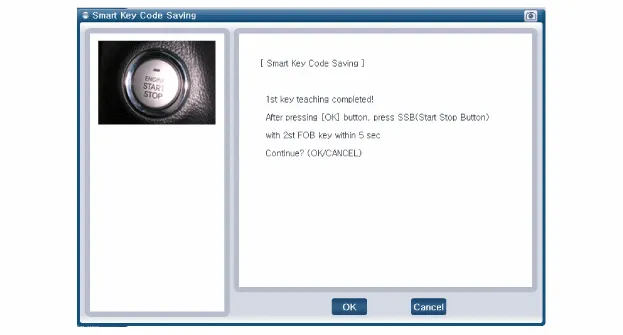

Die Meldung 'Programmieren des ersten Schlüssels abgeschlossen' eingeben.
|
| 8. |
Nach dem Betätigen der Taste "OK" innerhalb von 5 s den SSB mit dem Smart Key drücken.
|
| 9. |

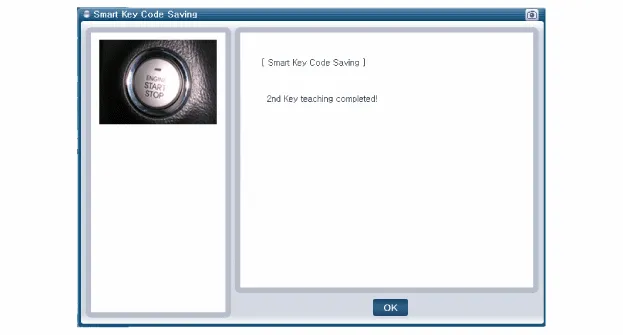

Die Meldung 'Programmieren des zweiten Schlüssels abgeschlossen' eingeben.
|
| 10. |

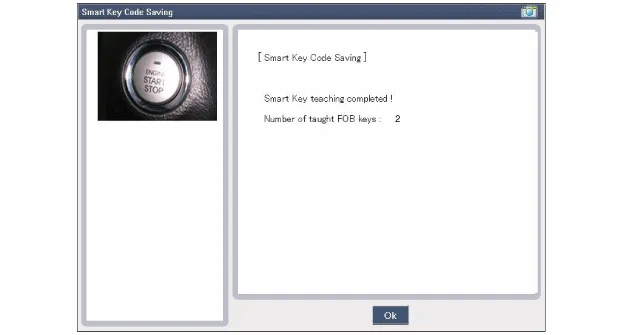

Daraufhin erscheint der unten angezeigte Bildschirm, wenn die Schlüsselprogrammierung abgeschlossen ist.
|
Technische daten Technische Daten Smart Key-Einheit Bauteil SPEZIFIKATION Nennspannung Gleichstrom 12 V Betriebsspannung Gleichstrom 9 ~ 16 V Betriebstemperatur (-35 - 75°C) Motorlast Max.
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT BELEGUNG DER STECKERKLEMMEN Nr. STECKER A STECKER B STECKER C 1 - ZÜNDUNG 2-Relaisausgang Battery (+)_signal 2 SSB switch1 signal_input P-CAN (Low) - 3 Driver door outside handle switch_input P-CAN (High) Immobilizer antenna (Power)_output 4 - C-CAN [High] Driver outside handle antenna (Power)_output 5 - C-CAN [Low] Passenger outside handle antenna (Power)_output 6 - SSB Amber illumination_output Bumper antenna (Power)_output 7 RPM signal_input - Interior antenna 1 (Power)_output 8 Start signal feedback_input SSB Illumination (-)_output Interior antenna 2 (Power)_output 9 IGN2 Ausgangssignal ESCL aktivieren - 10 - Batterie (+) (Strom) - 11 Ausgangssignal Starterrelais ZÜNDUNG 1-Relaisausgang - 12 Masse_Strom1 ESCL (COM) - 13 SSB switch2 signal_input EMS (COM) ESCL_Ground (-)_output 14 Assist door outside handle switch_input - Immobilizer antenna (Ground)_output 15 - SSB Illumination (-)_output Driver outside handle antenna (Ground)_output 16 AT : "P" Positon_input MT : Clutch switch_input SSB Illumination (Blue)_output SSB Illumination (Red)_output Passenger outside handle antenna (Ground)_output 17 ESCL Unlock switch_input - Bumper antenna (Ground)_output 18 Raddrehzahlsensoreingang Exterior buzzer_output Interior antenna 1 (Ground)_output 19 ACC signal_input - Interior antenna 2 (Ground)_output 20 IGN1 ESCL (-)_output - 21 Eingang Bremsschalter - 22 Klimaanlagen-Relaisausgang Masse_Strom2 Schematische darstellungen Schaltplan Reparaturverfahren Ausbau Handschuhe tragen, um Handverletzungen zu vermeiden.
Technische daten SPEZIFIKATION Pos. SPEZIFIKATION STROMVERSORGUNG 3 V Betriebstemperatur -30 - 75 °C RF-Modulation FSK LF-Modulation ASK RF-Frequenz 433,92 MHz
Reparaturverfahren Ausbau 1. Batteriemassekabel abklemmen. 2. Sicherungsstift drücken, dann Kennzeichenleuchte (A) ausbauen. 3. Steckverbinder (A) der Kennzeichenleuchte abziehen.
