Kia Picanto (JA): Bremsanlage / Bremspedal

Kia Picanto (JA) Reparaturanleitung / Bremsanlage / Bremsanlage / Bremspedal

Bauteile und bauteile-Übersicht

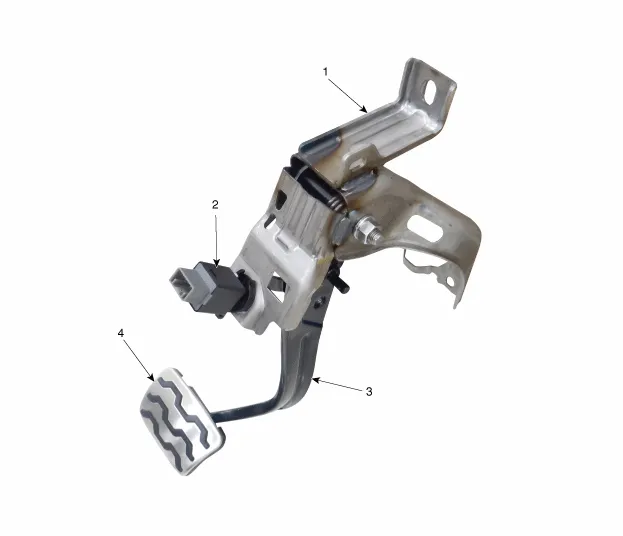

BAUTEILE-ÜBERSICHT

1. Bremsträgereinheit
2. Bremslichtschalter

3. Bremspedalarmeinheit
4. Bremspedalbelag

Reparaturverfahren

Ausbau

1.	Zündung "ausschalten" und Batterieminuspol (-) abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Die Lenksäule entfernen. (Siehe Kapitel Lenkung - "Lenksäule und Lenkwelle")

4.	Sicherungsstift (A) und Gabelkopfbolzen (B) entfernen.

5.	Kabelstift vom Bremspedal abnehmen.

6.	Clip vom Bremspedal abnehmen.

7.	Bremslichtschalterstecker (A) abklemmen.

8.	Befestigungsmuttern (A) des Bremspedals ausschrauben.

PRÜFUNG

1.	Buchsen auf Verschleiß prüfen.

2.	Bremspedal auf Verformung und Verdrehung prüfen.

3.	Bremspedal-Rückholfeder auf Beschädigung prüfen.

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
