Kia Picanto (JA): Vordersitz / Vordersitz

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitz

Bauteile und bauteile-Übersicht

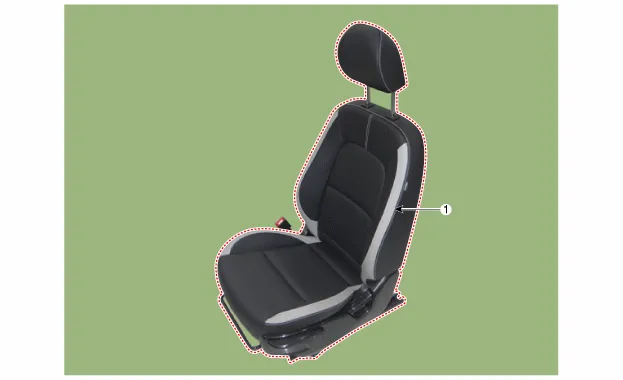

BAUTEILE-ÜBERSICHT

1. Vordersitz

Reparaturverfahren

AUS- UND EINBAU

Befestigungsschrauben (A) des Vordersitzes lösen.

Anzugsdrehmoment:

58,8 ~ 49,0 Nm (5,0 ~ 6,0 kgm)

(Vorne)

2.	Steckverbinder von Airbag (A), Sitzheizung (B) und Vordersitzgurtschloss (C) abziehen. [FAHRERSEITE] [BEIFAHRERSEITE]

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

INSTALLATIONSVERFAHREN FÜR SITZBEFESTIGUNGSSCHRAUBEN

•	Sitz in die hinterste Stellung bringen. Befestigung an beiden Seiten überprüfen und vordere Befestigungsschraube provisorisch anziehen.

•	Sitz in die vorderste Stellung bringen. Befestigung an beiden Seiten überprüfen und hintere Montageschraube vollständig anziehen.

•	Sitz in die hinterste Stellung bringen. Sicherstellen, dass die vordere Befestigungsschraube vollständig angezogen ist.

•	Freie Beweglichkeit des Sitzes in beide Richtungen und korrekte Befestigung aller Teile überprüfen.
