Kia Picanto (JA): Vordersitz / Äußerer Vordersitzbezug

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Äußerer Vordersitzbezug

Bauteile und bauteile-Übersicht

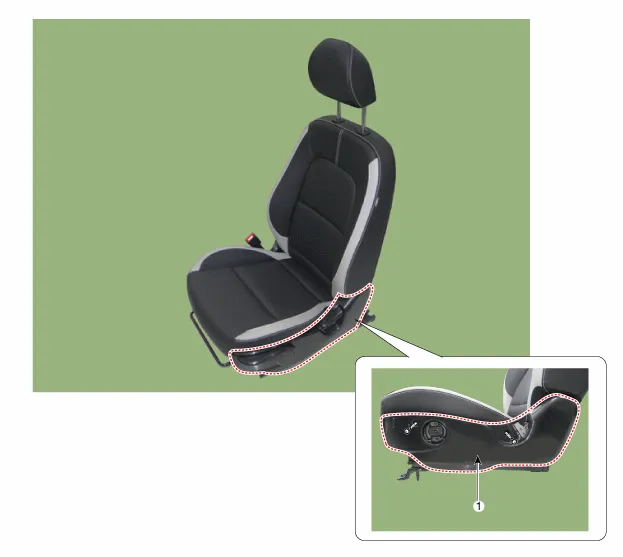

BAUTEILE-ÜBERSICHT

1. Äußerer Vordersitzbezug

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

2.	Schraube lösen und Lehnenverstellhebel (A) entfernen.

3.	Höhenverstellhebelkappe (A) entfernen.

4.	Befestigungsschrauben lösen und Pumpenhebel (A) ausbauen.

Befestigungsschrauben lösen, dann äußeren Vordersitzbezug (A) entfernen.

•	Den äußeren Vordersitzbezug entsprechend der zugehörigen Vorgehensweise und in der korrekten Richtung entfernen.

•	Beim Entfernen der Abdeckung darauf achten, dass die Montagehalterung und der Haken nicht beschädigt werden.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tankklappe überprüfen.

•	Beschädigte Clips auswechseln.
