Kia Picanto (JA): SRSCM / SEITENAUFPRALLSENSOR (SIS)

Kia Picanto (JA) Reparaturanleitung / Rückhaltesystem / SRSCM / SEITENAUFPRALLSENSOR (SIS)

Beschreibung und bedienung

Beschreibung

•	Der Seitenaufprallsensor (SIS) besteht aus zwei druckempfindlichen Seitenaufprallsensoren (P-SIS) in der Mitte des Vordertürmoduls (links und rechts), zwei SIS in jeder B-Säule (links und rechts) und zwei hinteren SIS in der C-Säule (links und rechts).

•	Der druckempfindliche Seitenaufprallsensor wird auch als P-SIS bezeichnet und erkennt bei einer Kollision den Druck an seiner Befestigungsposition.

•	Der Seitenaufprallsensor wird auch als A-SIS bezeichnet, da er die Beschleunigungskräfte erfasst.

•	Bei einer Kollision bestimmt das SRSCM unter Berücksichtigung des Kollisionssignals der SIS, ob der Airbag entfaltet wird oder nicht und legt den Zeitpunkt der Entfaltung fest.

Bauteile und bauteile-Übersicht

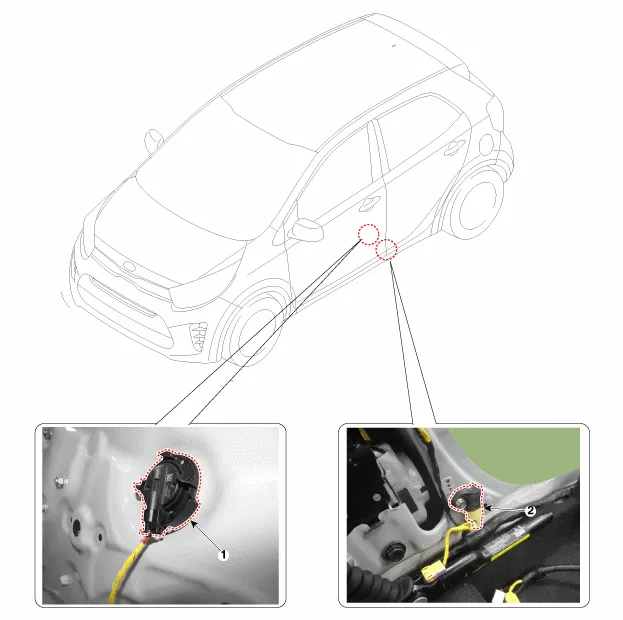

BAUTEILE-ÜBERSICHT

1. Druck-Seitenaufprallsensor (P-SIS)

2. Frontaufprall-Beschleunigungssensor (G-SIS)

Reparaturverfahren

AUS- UND EINBAU

Druckempfindlicher Seitenaufprallsensor vorne (P-SIS)

1.	Batteriemassekabel abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.	Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Steckverbinder (A) des Druck-Seitenaufprallsensors abziehen.

Druckempfindlichen vorderen Seitenaufprallsensor (B) um 90° entgegen dem Uhrzeigersinn drehen und abtrennen.

Anzugsdrehmoment:

7,8 - 11,7 Nm (0,8 - 1,2 kgm)

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Frontaufprall-Seitenbeschleunigungssensor (G-SIS)

1.	Batteriemassekabel abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.	B-Säulenverkleidung abbauen. (Siehe Karosserie - "B-Säulenverkleidung")

3.	Steckverbinder (A) des Seitenaufprallsensors abklemmen.

Befestigungsschraube lösen, dann Seitenaufprallsensor (B) ausbauen.

Anzugsdrehmoment:

7,8 - 11,7 Nm (0,8 - 1,2 kgm)

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
