Kia Picanto (JA): Einparkhilfe hinten / Einparkhilfesensor

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Einparkhilfe hinten / Einparkhilfesensor

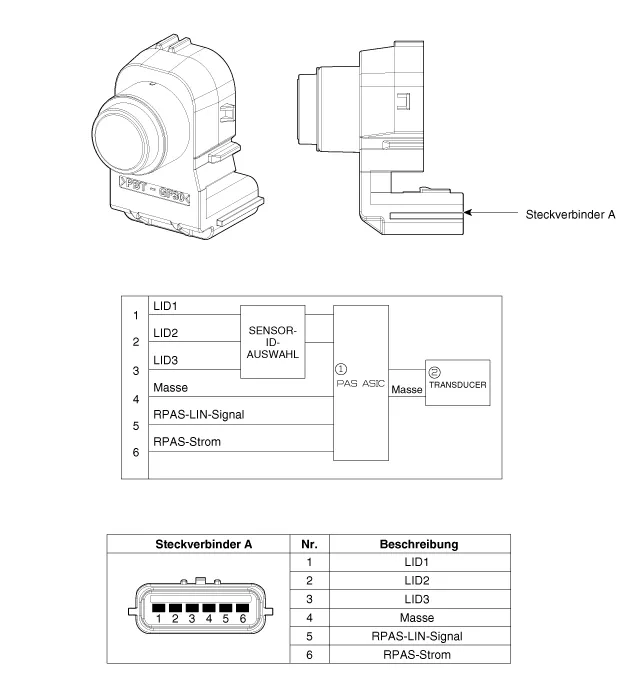

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Den hinteren Stoßfänger ausbauen. (Siehe Karosserie - "Hinterer Stoßfänger")

3.	Steckverbinder (A) des Ultraschallsensors abziehen.

4.	Den Ultraschallsensor (A) herausziehen. Hierzu den Sensorhalter (B) öffnen.

Einbau

1.	Ultraschallsensor und Steckverbinder einbauen.

2.	Hinteren Stoßfänger montieren.

3.	Minuspol (-) der Batterie anschließen.
