Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

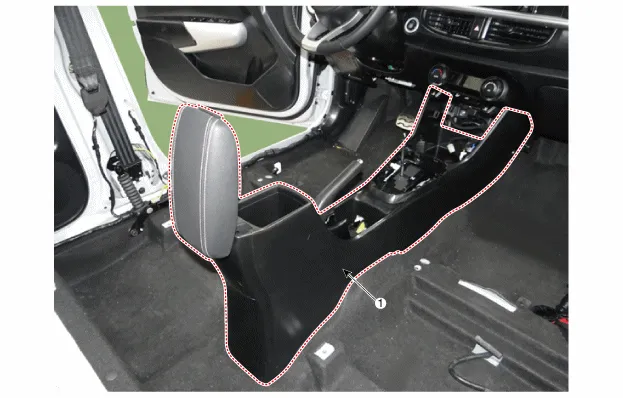

1. Bodenkonsolen

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Den Schalthebelknauf & die Schalthebelmanschette (A) durch Ziehen nach oben entfernen.

2.	Obere Konsolenabdeckung (A) mit einem Ausbauwerkzeug abtrennen.

3.	Steckverbinder (A) abziehen und Anzeigeabdeckung abnehmen.

4.	Vordere Konsolenablage (A) abtrennen.

5.	Steckverbinder (A) abziehen, dann vordere Konsolenablage entfernen.

6.	Abdeckung der Feststellbremse (A) abnehmen.

7.	Armlehneneinlage (A) der Konsole herausnehmen.

8.	Die komplette Konsole (A) entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
