Kia Picanto (JA): Hintertür / Hintertür-Fensterheberregler

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hintertür-Fensterheberregler

Bauteile und bauteile-Übersicht

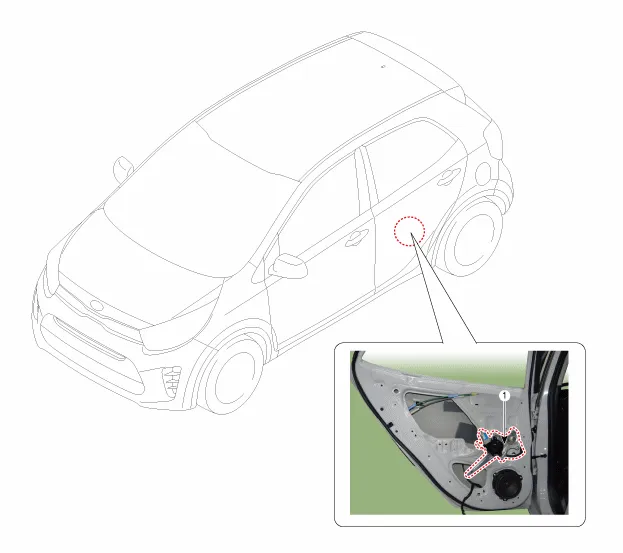

BAUTEILE-ÜBERSICHT

1. Hintertürmodul

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Fensterscheibe der Hintertür herausnehmen. (Siehe Hintertür - "Hintertürfensterscheibe")

2.	Steckverbinder (A) des Hintertür-Fensterhebermotors abziehen.

Befestigungsmuttern des Hintertürfensterheberreglers lösen.

Anzugsdrehmoment:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

4.	Hintertür-Fensterheberregler entfernen (A).

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Überprüfen, ob die Scheibe normal funktioniert.

•	Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

•	Die Scheibe bei Bedarf einstellen.
