Kia Picanto (JA): Hintertür / Hintertürfensterscheibe

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hintertürfensterscheibe

Bauteile und bauteile-Übersicht

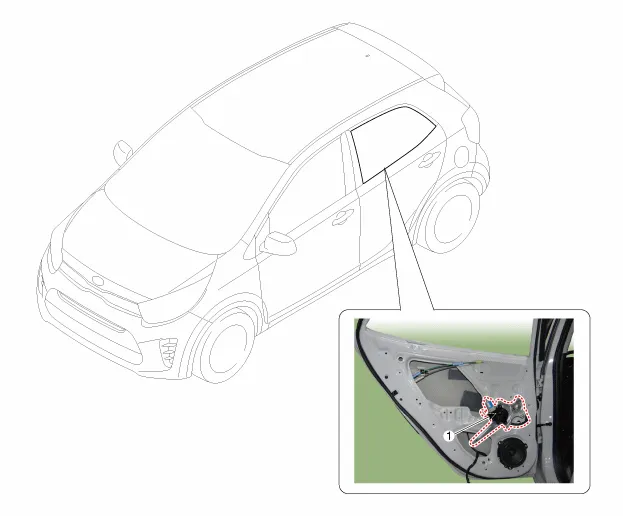

BAUTEILE-ÜBERSICHT

1. Heckscheibe

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Hintere Türverkleidung abbauen. (Siehe Hintertür - "Hintertürverkleidung")

2.	Befestigungsschrauben lösen, dann Innengriff (A) abtrennen.

3.	Seilzug (A) abtrennen, dann Vordertürinnengriff (B) entfernen.

4.	Befestigungsschrauben lösen, dann Hintertürverkleidungshalterung (A) entfernen.

5.	Steckverbinder (A) des Hintertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

6.	Vordertürverkleidungsabdichtung (A) abbauen.

7.	Inneres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

8.	Äußeres Dichtungsprofil (A) am Vordertürfensterschacht entfernen.

9.	Türdichtungsprofil (A) abtrennen.

10.	Befestigungsschrauben lösen, dann Dreiecksfenster und Leiste (A) entfernen.

11.	Türscheibe in Pfeilrichtung schieben und ausbauen.

12.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Überprüfen, ob die Scheibe normal funktioniert.

•	Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

•	Die Scheibe bei Bedarf einstellen.
