Kia Picanto (JA): Hintertür / Hintertür-Außengriff

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hintertür-Außengriff

Bauteile und bauteile-Übersicht

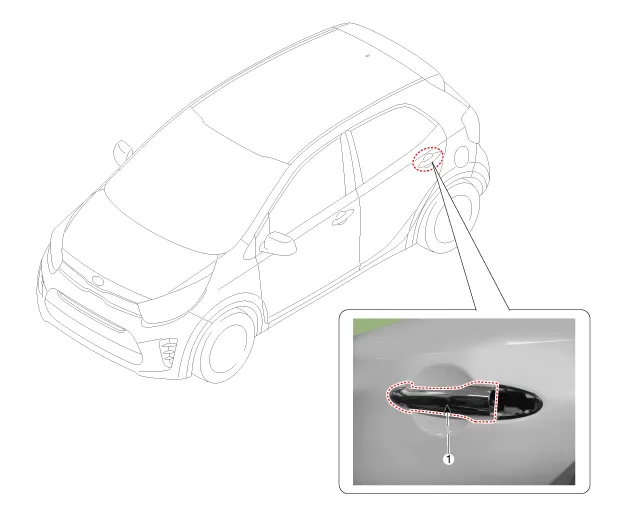

BAUTEILE-ÜBERSICHT

1. Hintertüraußengriff

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

Befestigungsschraube lösen und Hintertüraußengriffabdeckung (A) abnehmen.

Anzugsdrehmoment:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

2.	Hintertür-Außengriff (A) nach hinten schieben und abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass die Außengriffunterlage (A) zwischen dem Außengriff und dem Türblech angebracht wird.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.
