Kia Picanto (JA): Hintertür / Hintertürschlossfalle

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Hintertür / Hintertürschlossfalle

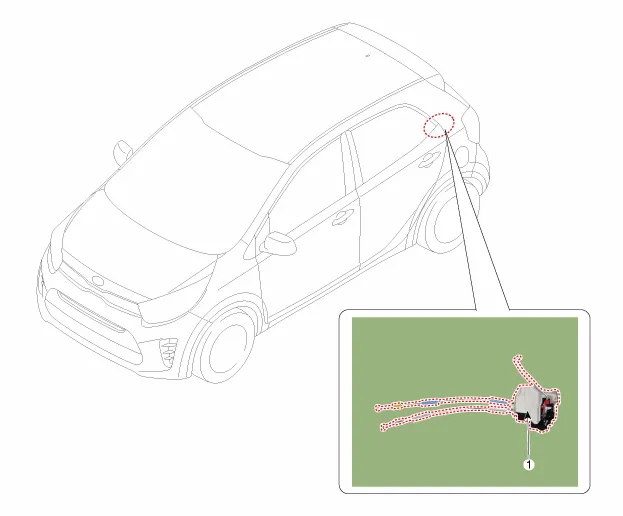

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Hintertürschlossfalle

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Fensterscheibe der Hintertür herausnehmen. (Siehe Hintertür - "Hintertürfensterscheibe")

2.	Befestigungsschraube (A) des Hintertür-Außengriffsockels lösen.

3.	Steckverbinder des Hintertürschlosses (A) abziehen.

4.	Die Befestigungsschraube (A) lösen und dann das Hintertürschloss (B) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.

•	Beschädigte Clips auswechseln.
