Kia Picanto (JA): Armaturenbrett / Hauptarmaturenbrett

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Hauptarmaturenbrett

Bauteile und bauteile-Übersicht

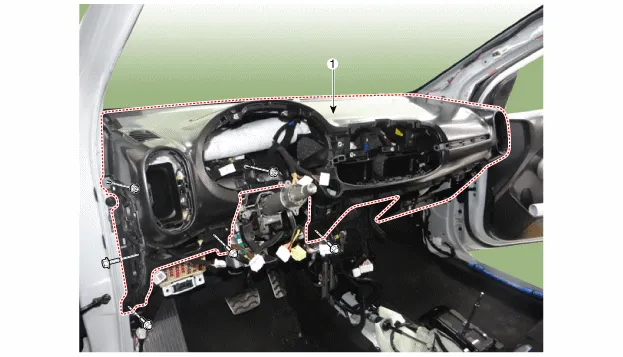

BAUTEILE-ÜBERSICHT

1. Untere mittlere Armaturenbrettverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Batteriemassekabel abklemmen.

2.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

3.	Bodenkonsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

4.	Das Lenkrad entfernen. (Siehe Lenkung - "Lenkrad")

5.	Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

6.	Motorhauben-Entriegelungsgriff (A) mit einem Abzieher ausbauen.

7.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

8.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

9.	Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

10.	Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

11.	Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

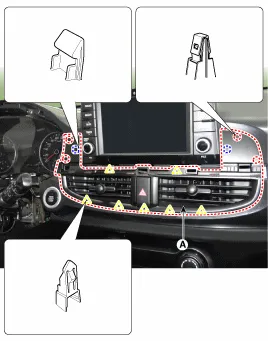

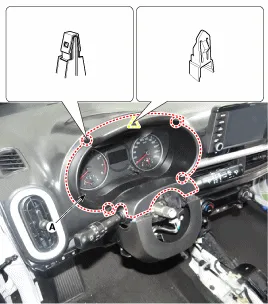

12.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug entfernen.

13.	Mittelkonsolenzierleiste (A) mit einem Abzieher entfernen.

14.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug abnehmen.

15.	Steckverbinder (A) des Warnblinkschalters abziehen, dann die Mittelkonsolenblende (B) entfernen.

16.	Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.

17.	Handschuhfachanschlag (A) aus dem Armaturenbrett ausbauen.

18.	Handschuhfach (A) ausbauen.

19.	Schrauben lösen, dann die untere Armaturenbrettverkleidung (A) entfernen.

20.	Seitlichen Luftkanal (A) mit einem Abzieher ausbauen. (LINKS) (RECHTS)

21.	Befestigungsschrauben lösen und Motorstartknopf (A) in Pfeilrichtung ausbauen.

22.	Steckverbinder (A) abziehen und Motorstartknopf (B) ausbauen.

23.	Die Befestigungsschrauben (A) des Beifahrer-Airbags lösen.

24.	Steckverbinder des Beifahrerairbags (A) abziehen.

25.	Fotosensor (A) mit einem Ausbauwerkzeug ausbauen.

26.	Fotosensor-Steckverbinder abziehen, dann Fotosensor (A) entfernen.

27.	Befestigungsschrauben und -muttern lösen, dann Hauptarmaturenbrett (A) ausbauen. (LINKS) (RECHTS)

28.	Schrauben lösen, dann Beifahrerairbag (A) ausbauen.

29.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass das Armaturenbrett richtig auf den Führungsstiften sitzt.

•	Vor dem Festziehen der Schrauben sicherstellen, dass die Kabelstränge des Armaturenbretts nicht eingeklemmt sind.

•	Sicherstellen, dass die Kabelstecker richtig eingesteckt sind und dass die Anntennenleitung richtig angeschlossen ist.

•	Diebstahlsicherungscode für das Radio eingeben, dann die Voreinstellungen für die Radiosender des Kunden.
