Kia Picanto (JA): Armaturenbrett / Mittlere Armaturenbrettverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Mittlere Armaturenbrettverkleidung

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Untere mittlere Armaturenbrettverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Batteriemassekabel abklemmen.

2.	Bodenkonsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

3.	Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

4.	Motorhauben-Entriegelungsgriff (A) mit einem Abzieher ausbauen.

5.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

6.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

7.	Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

8.	Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

9.	Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

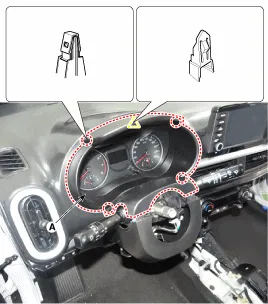

10.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug entfernen.

11.	Mittelkonsolenzierleiste (A) mit einem Abzieher entfernen.

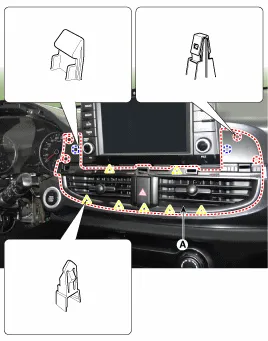

12.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug abnehmen.

13.	Steckverbinder (A) des Warnblinkschalters abziehen, dann die Mittelkonsolenblende (B) entfernen.

14.	Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.

15.	Handschuhfachanschlag (A) aus dem Armaturenbrett ausbauen.

16.	Handschuhfach (A) ausbauen.

17.	Schrauben lösen, dann die untere Armaturenbrettverkleidung (A) entfernen.

18.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
