Kia Picanto (JA): Armaturenbrett / Armaturenbrettträger

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Armaturenbrettträger

Bauteile und bauteile-Übersicht

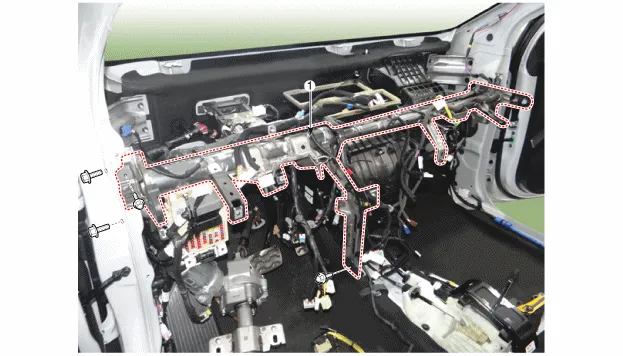

BAUTEILE-ÜBERSICHT

1. Untere mittlere Armaturenbrettverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Aufprallpolster-Hauptteil ausbauen. (Siehe Armaturenbrett - "Hauptarmaturenbrett")

2.	Lenksäule nach dem Lösen der Befestigungsschrauben herunterlassen. (Siehe Kapitel Lenkung - "Lenksäule und Lenkwelle")

3.	Steckverbinder (A) abziehen und Befestigungsclips in der A-Säule [rechts] lösen.

4.	Steckverbinder (A) des Beifahrerfußraum-Sicherungskastens abziehen.

5.	Smart Key-Antennensteckverbinder (A) abziehen.

6.	Kabelsteckverbinder (A) auf der Beifahrerseite abziehen.

7.	BCM-Befestigungsmutter (A) lösen.

8.	Befestigungsmutter entfernen und Steckverbinder (A) abziehen und BCM-Einheit (B) ausbauen.

9.	Steckverbinder (A) abziehen und BCM-Einheit (B) ausbauen.

10.	Modusstellantrieb-Steckverbinder (A) abziehen. [Fahrer]

11.	Steckverbinder von Temperaturstellantrieb (A), Verdampfersensor (B) und Gebläsewiderstand (C) abziehen.

12.	Einlass-Steuerstellantrieb (A) abtrennen.

13.	Gebläsemotor-Steckverbinder (A) abziehen, dann Kabelbefestigungsclips entfernen.

14.	Befestigungsmutter lösen und Steckverbinder abziehen, dann die Smartkey-Einheit (A) ausbauen.

15.

Kappe (A) und Muttern entfernen, dann Wischerarm (B) ausbauen.

Anzugsdrehmoment:

22,6 ~ 26,5 Nm (2,3 ~ 2,7 kgm)

16.	Düsenschlauch (A) abtrennen.

17.	Windlaufseitenverkleidung (A) ausbauen.

18.	Clips entfernen, dann den Obere Windlaufabdeckung (A) ausbauen.

19.	Befestigungsschrauben lösen und vorderen Wischermotor (A) ausbauen.

20.	Steckverbinder (A) des vorderen Wischermotors abziehen.

21.	Befestigungsschrauben (A) lösen und Armaturenbrettträger abbauen.

22.	Kappen (A) der Armaturenbrettträger-Schraube entfernen.

23.	Befestigungsschraube und -muttern lösen, dann Armaturenbrettträger (A) ausbauen. [FAHRERSEITE] [BEIFAHRERSEITE]

24.	Hauptkabelstrang (A) vom Armaturenbrettträger entfernen.

25.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass das Armaturenbrett richtig auf den Führungsstiften sitzt.

•	Vor dem Festziehen der Schrauben sicherstellen, dass die Kabelstränge des Armaturenbretts nicht eingeklemmt sind.

•	Sicherstellen, dass die Kabelstecker richtig eingesteckt sind und dass die Anntennenleitung richtig angeschlossen ist.

•	Diebstahlsicherungscode für das Radio eingeben, dann die Voreinstellungen für die Radiosender des Kunden.
