Kia Picanto (JA): Vordertür / Vordertürschlossfalle

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordertür / Vordertürschlossfalle

Bauteile und bauteile-Übersicht

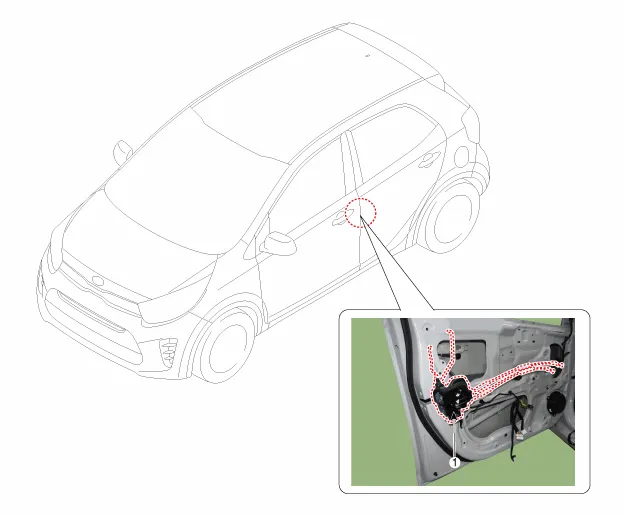

BAUTEILE-ÜBERSICHT

1. Vordertürschlossfalle

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordere Türverkleidung abbauen. (Siehe Vordertür - "Vordertürverkleidung")

2.	Befestigungsschrauben lösen, dann Türverkleidungshalterung (A) entfernen.

3.	Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

4.	Vordertürverkleidungsabdichtung (A) abbauen.

5.	Türverriegelungsstange (A) abnehmen.

6.	Türschlossstange (A) abnehmen.

Befestigungsschrauben des Vordertürschlosses lösen (A).

Anzugsdrehmoment:

Schraube: 7,8 ~ 10,8 Nm (0,8 ~ 1,1 kgm)

8.	Schlosssteckverbinder (B) abziehen und das Vordertürschloss (A) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Überprüfen, ob die Scheibe normal funktioniert.

•	Die Scheibenführung auf Beschädigung prüfen und bei Bedarf ersetzen.

•	Die Scheibe bei Bedarf einstellen.
