Kia Picanto (JA): Vordertür / Vordertür-Außengriff

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordertür / Vordertür-Außengriff

Bauteile und bauteile-Übersicht

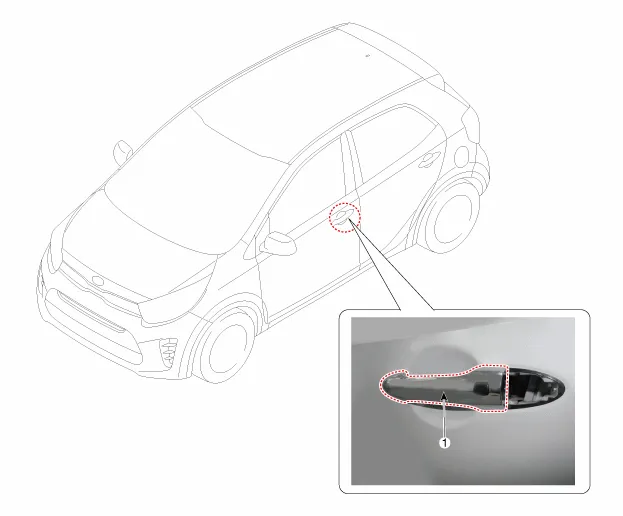

BAUTEILE-ÜBERSICHT

1. Vordertüraußengriff

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordere Türverkleidung abbauen. (Siehe Vordertür - "Vordertürverkleidung")

2.	Schrauben lösen, dann Montagehalterung (A) des Türinnengriffs entfernen.

3.	Steckverbinder (A) des Vordertürlautsprechers abziehen, dann Befestigungsclips der Verkabelung entfernen.

4.	Vordertürverkleidungsabdichtung (A) abbauen.

5.	Türverriegelungsstange (A) abnehmen.

6.	Steckverbinder des Vordertür-Außengriffs (A) abziehen.

7.	Die Bohrungskappe (B) entfernen, dann die Schraube lösen und die Türverriegelungseinheit (A) ausbauen.

8.	Vordertür-Außengriff (A) nach hinten schieben und abnehmen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass die Außengriffunterlage (A) zwischen dem Außengriff und dem Türblech angebracht wird.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Tür überprüfen.
