Kia Picanto (JA): Klimasystem / Kondensator

Kia Picanto (JA) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Klimasystem / Kondensator

Bauteile und bauteile-Übersicht

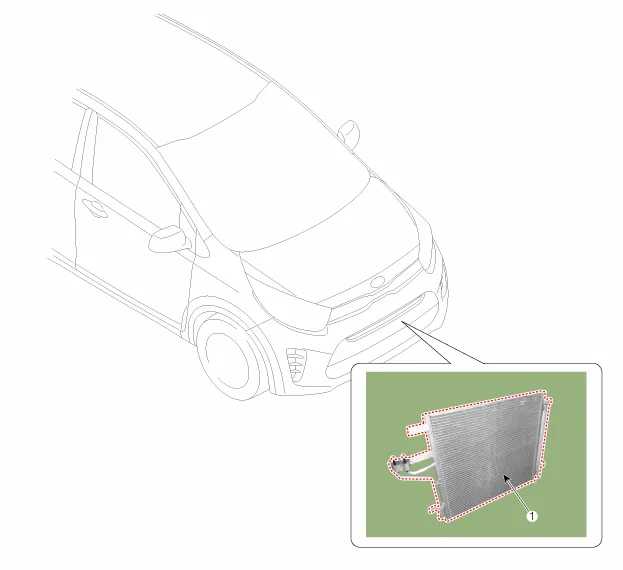

BAUTEILE-ÜBERSICHT

1. Kondensator

Reparaturverfahren

Ausbau

1.	Kältemittel mit einer Wartungsstation ablassen.

2.	Batteriemassekabel abklemmen.

3.	Vorderen Stoßfänger ausbauen. (Siehe Karosserie - "Vorderer Stoßfänger")

4.	Befestigungselement (A) lösen und Klimaanlagenschutz (A) ausbauen.

Ablassleitung (A) und die Flüssigkeitsleitung (B) vom Kondensator nach Lösen der Muttern entfernen.

Anzugsdrehmoment:

6,8 ~ 10,7 Nm (0,7 ~ 3,36 kgm)

Leitungen nach dem Trennen sofort mit Kappen oder Stopfen verschließen, damit keine Feuchtigkeit oder Schmutz eindringen kann.

6.	Seitlichen Klimaanlagenschutz (A) abbauen.

7.	Kondensatoreinheit (A) abbauen.

8.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
