Kia Picanto (JA): Beschreibung der Sicherungsund Relaiskästen / Sicherungskasten im Motorraum

Kia Picanto (JA) Betriebsanleitung / Wartung / Sicherungen / Beschreibung der Sicherungsund Relaiskästen / Sicherungskasten im Motorraum

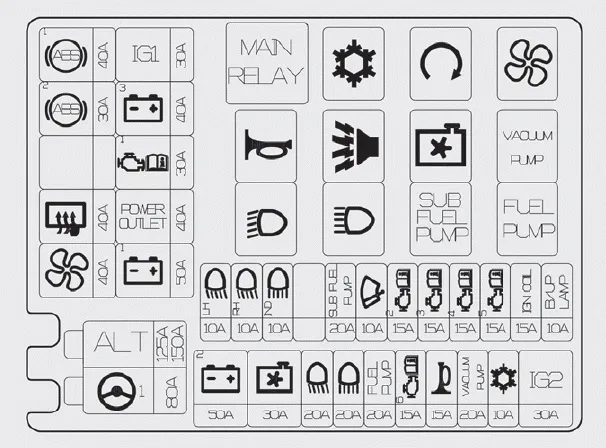

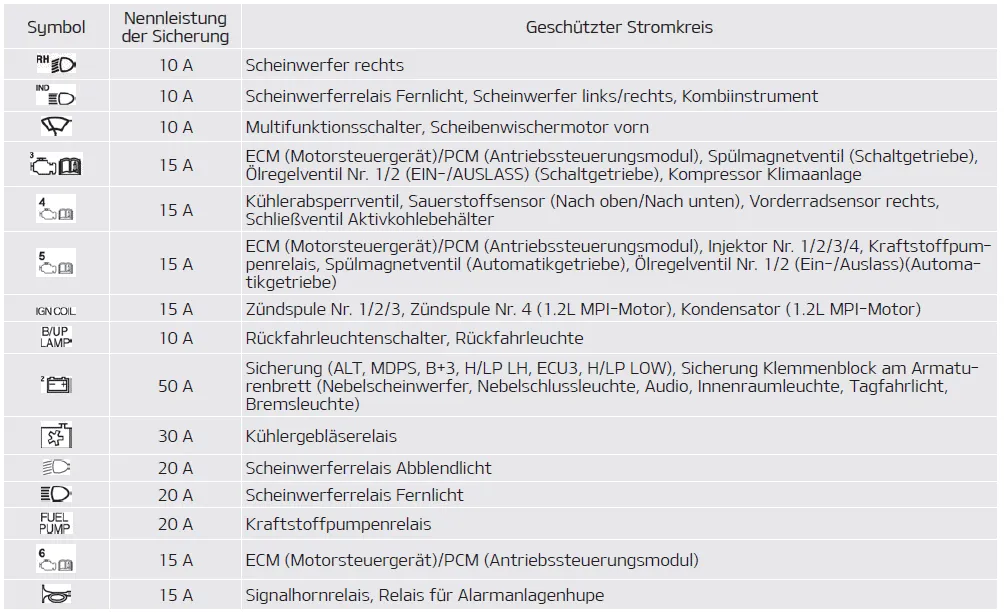

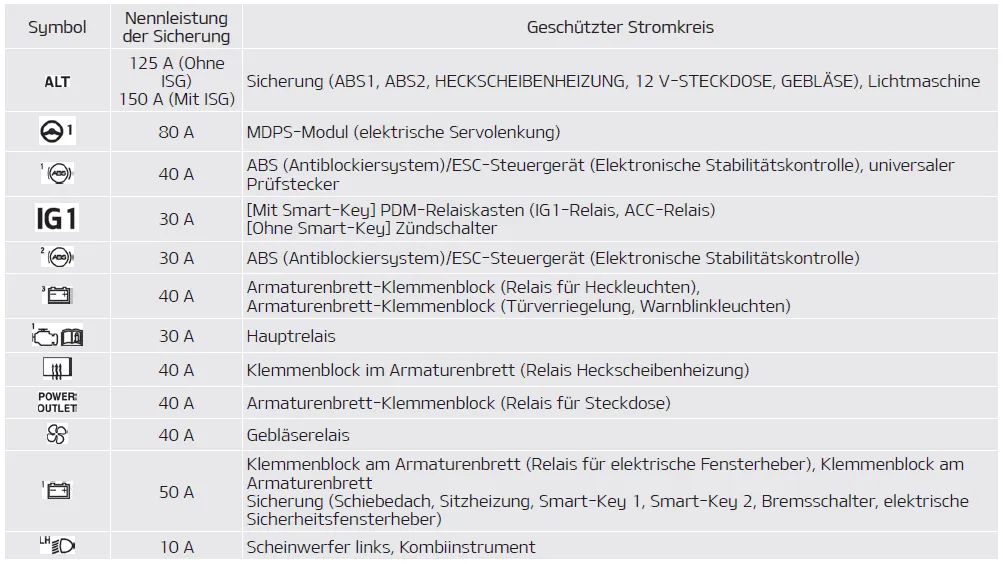

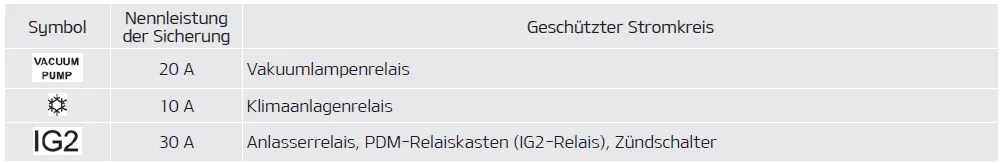

Sicherungskasten im Motorraum (Kappa 1,0L/1,2L MPI Benzinmotor)

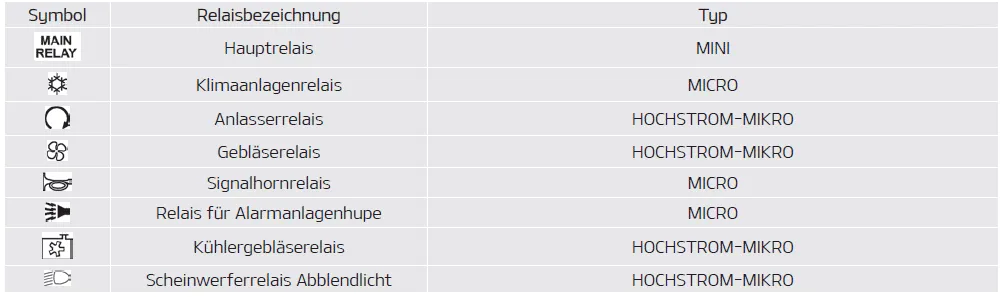

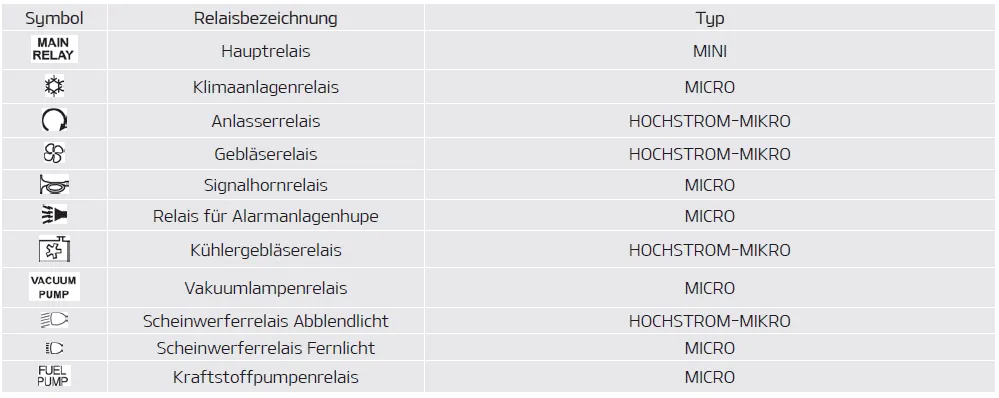

Relais (Kappa 1,0L/1,2L MPI Benzinmotor)

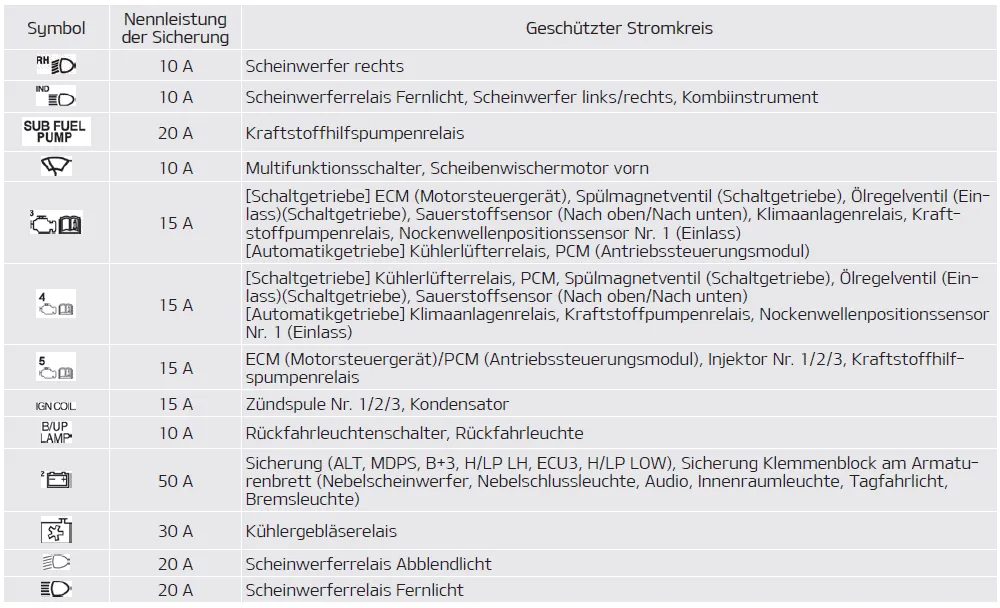

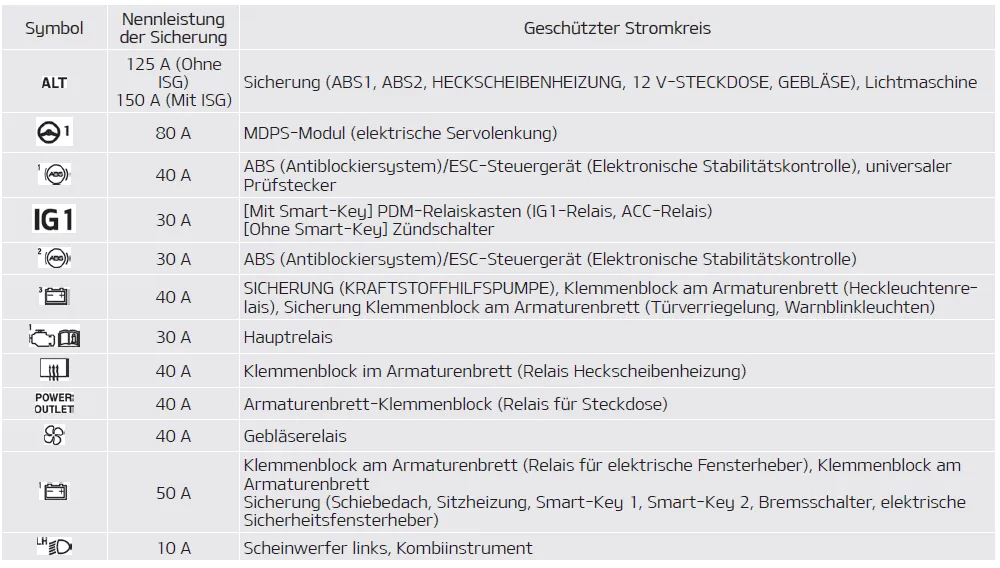

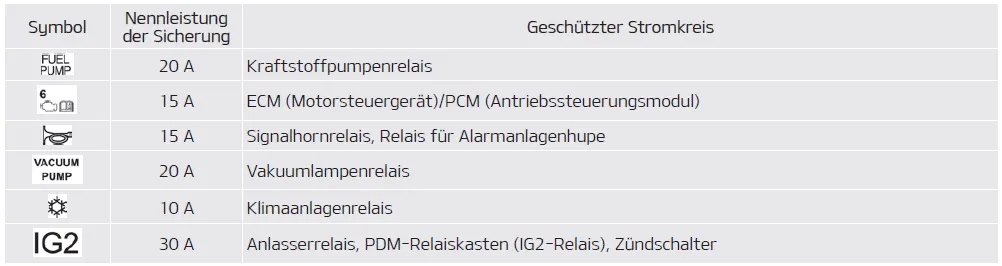

Sicherungskasten im Motorraum (Kappa 1,0L MPI-Motor (FFV))

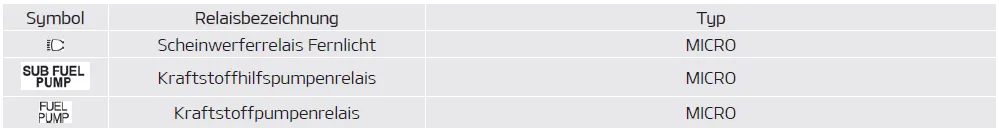

Relais (Kappa 1,0L MPI-Motor (FFV))

    Armaturenbrett (Sicherungskasten auf der Fahrerseite)
