Kia Picanto (JA): AVN-System / Mikrofon

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / AVN-System / Mikrofon

Reparaturverfahren

PRÜFUNG
1.

Batteriemassekabel abklemmen.
2.

Dachverkleidung abnehmen.

(Siehe Karosserie - "Dachverkleidung")

3.

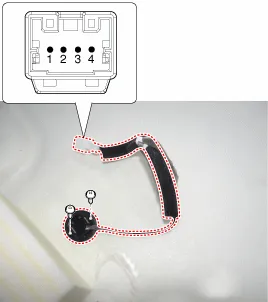

Befestigungsschrauben lösen, dann Mikrofon (A) der Freisprecheinrichtung entfernen.
4.

Auf Durchgang zwischen den Klemmen prüfen.

    Schematische darstellungen Schaltplan Beschreibung und bedienung Beschreibung Der Multimedia-Anschluss an der oberen Konsolenabdeckung ist für Kunden gedacht, die Musik von externen, tragbaren Abspielgeräten wie MP3-Playern usw.

    Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Kamera für die Rückansicht 2. AVN-Haupteinheit 3. Lenkwinkelsensor Beschreibung und bedienung Beschreibung 1.
