Kia Picanto (JA): AVN-System / Multimediaanschluss

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / AVN-System / Multimediaanschluss

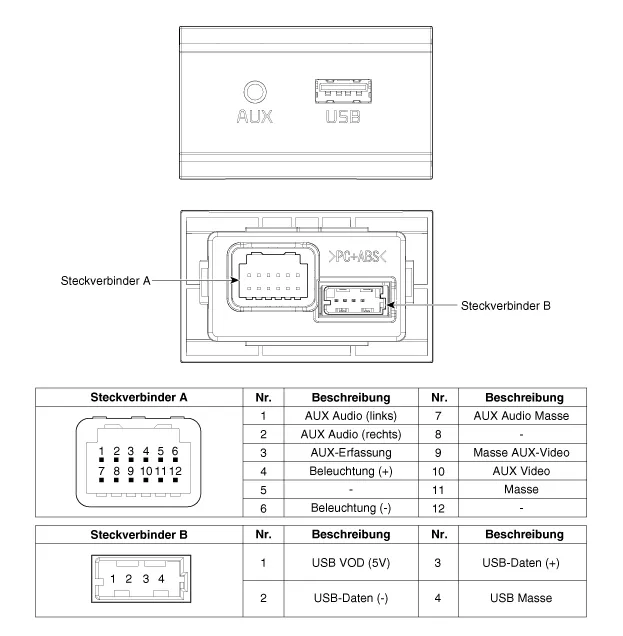

Schematische darstellungen

Schaltplan

Beschreibung und bedienung

Beschreibung

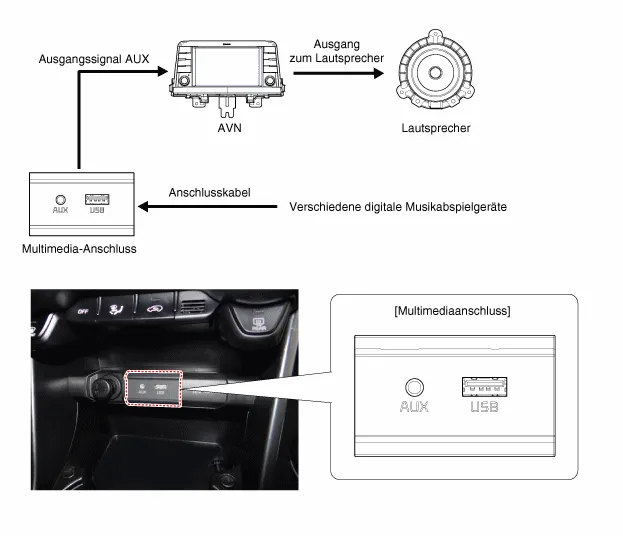

Der Multimedia-Anschluss an der oberen Konsolenabdeckung ist für Kunden gedacht, die Musik von externen, tragbaren Abspielgeräten wie MP3-Playern usw. über das Soundsystem der Audioanlage des Fahrzeugs hören möchten. In diesem Fahrzeug hat der Kunde die Möglichkeit dazu.

Wenn der Ausgangspegel der externen Medien nicht den Spezifikationen des AUX-Eingangs entspricht, können Tonverzerrungen auftreten, obwohl die Audioeinheit nicht defekt ist.

Reparaturverfahren

Ausbau

Handschuhe anziehen, um die Hände zu schützen.

•	Zum Abhebeln den Schlitzschraubendreher oder das Abhebelwerkzeug sowie die beteiligten Teile mit Klebeband umwickeln, um eine Beschädigung zu vermeiden.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Verkleidung und Bleche nicht beschädigen.

1.	Batteriemassekabel abklemmen.

2.	Mit einem Schraubendreher oder Abzieher die vordere Einfassung der Bodenkonsole (A) herausnehmen.

3.	Steckverbinder (A) von der vorderen Einfassung der Bodenkonsole abziehen.

4.	Befestigungshaken lösen und Multimediabuchse (A) abnehmen.

Einbau

1.	Multimedia-Buchse einbauen.

2.	Steckverbinder an die vordere Einfassung der Bodenkonsole anschließen.

3.	Vordere Einfassung der Bodenkonsole einbauen.

Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass der Multimedia-Steckverbinder und die Steckverbinder der vorderen Konsolenablage richtig angeschlossen sind.

•	AVN-System auf normale Funktion prüfen.
