Kia Picanto (JA): Stoßfänger vorn / Kühlergrill

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Stoßfänger vorn / Kühlergrill

Bauteile und bauteile-Übersicht

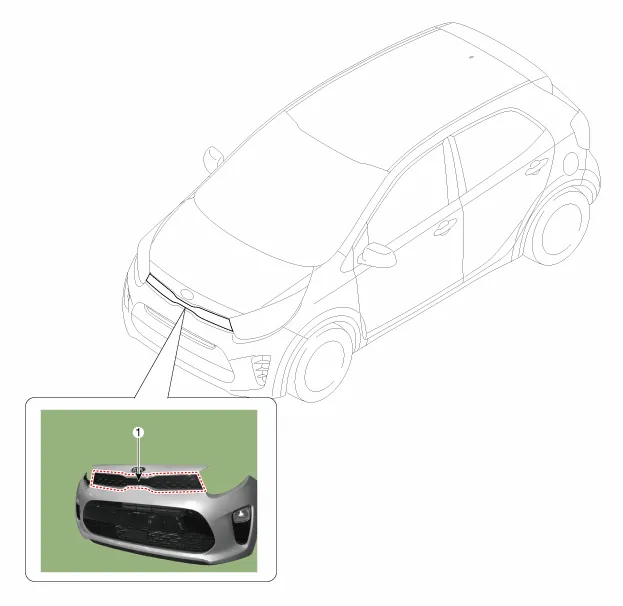

BAUTEILE-ÜBERSICHT

1. Kühlergrill

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Die vordere Stoßfängerabdeckung abnehmen. (Siehe Vorderer Stoßfänger - "Vordere Stoßfängereinheit")

2.	Befestigungsschraube lösen, dann die obere Kühlergrillabdeckung (A) entfernen.

3.	Unteren Grill (A) des vorderen Stoßfängers ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass der Steckverbinder ordnungsgemäß angeschlossen ist.

•	Beschädigte Clips auswechseln.
