Kia Picanto (JA): ESC-System (Elektronische Stabilitätssteuerung) / ESC-Steuergerät

Kia Picanto (JA) Reparaturanleitung / Bremsanlage / ESC-System (Elektronische Stabilitätssteuerung) / ESC-Steuergerät

Bauteile und bauteile-Übersicht

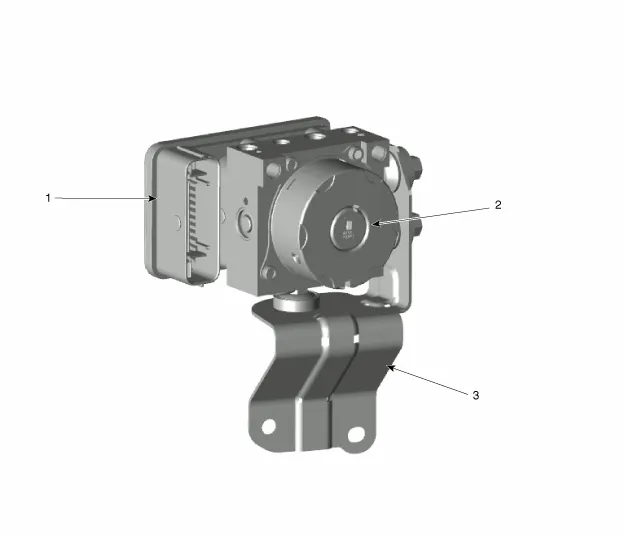

BAUTEILE-ÜBERSICHT

1. ESC-Steuermodulsteckverbinder
2. ESC-Steuergerät

3. ESC-Halterung

Reparaturverfahren

Ausbau

1.	Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

Bremsflüssigkeit mit einer geeigneten Pumpe/Spritze aus dem Vorratsbehälter absaugen.

•	Vor dem Öffnen des Ausgleichsbehälterdeckels alle Fremdkörper im Bereich des Bremsflüssigkeitsbehälters und des Deckels entfernen. Andernfalls kommt es zur Verunreinigung der Bremsflüssigkeit und einer Verschlechterung der Bremswirkung.

•	Keine Bremsflüssigkeit auf dem Fahrzeug verschütten, da sie den Lack beschädigen kann. Wenn Bremsflüssigkeit mit dem Lack in Berührung kommt, muss sie sofort mit Wasser abgespült werden.

3.	Luftfiltereinheit ausbauen. G 1,0 MPI (Siehe Motormechanik - "Luftfilter") G 1,2 MPI (Siehe Motormechanik - "Luftfilter") F 1,0 MPI (Siehe Motormechanik - "Luftfilter")

4.	Schraube lösen und Halterung (A) des CVVT-Ölregelventils sowie die Steckverbinderhalterung (B) ausbauen.

Die Bremsleitungen vom ESC abtrennen, indem die Muttern entgegen dem Uhrzeigersinn mit einem Schraubenschlüssel gelöst werden.

Anzugsdrehmoment

A: 12,7 ~ 16,7 Nm (1,3 ~ 1,7 kgm)

B: 18,6 ~ 22,6 Nm (1,9 ~ 2,3 kgm)

6.	Steckverbinder des ESC-Steuermoduls abziehen.

Muttern lösen, dann das ESC-Steuermodul (HECU) ausbauen.

•	ESC niemals zerlegen.

•	Die ABS aufrecht transportieren und lagern.

•	Die ABS keinen Erschütterungen aussetzen.

Einbau

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

2.	Nach dem Einbau das Bremssystem entlüften.

3.	Variantencodierung durchführen.

4.	Kalibrierung des Sensors für automatische Erkennung durchführen.

5.	Kalibrierung des Längsbeschleunigungssensors durchführen.

Verwendung des Diagnosegerätes

Diagnoseverfahren wie unten gezeigt mit Diagnosegerät durchführen:

Den Selbstdiagnosesteckverbinder (16 polig) unter dem seitlichen Armaturenbrett auf der Fahrerseite mit dem Selbstdiagnosegerät verbinden, dann die Zündung einschalten und das Selbstdiagnosegerät einschalten.

Nach der Auswahl von Fahrzeugmodell und "ABS/ESC" auf dem GDS-Bildschirm OK wählen.

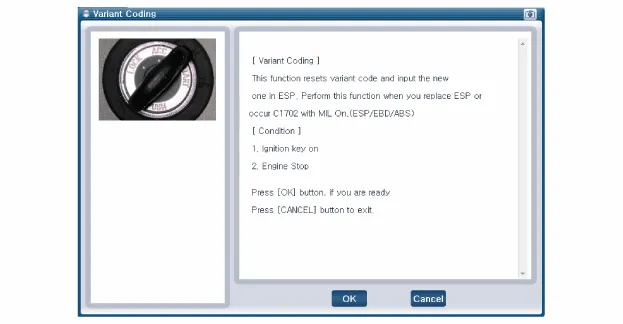

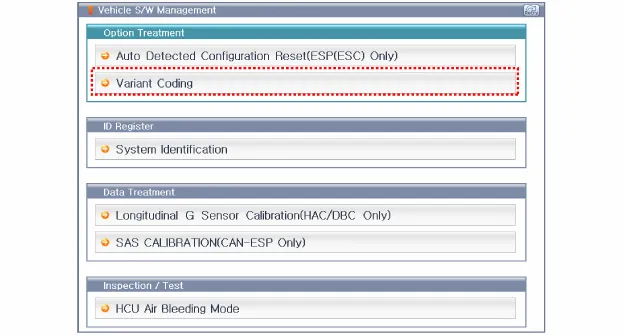

[VARIANTEN-CODIERUNG]

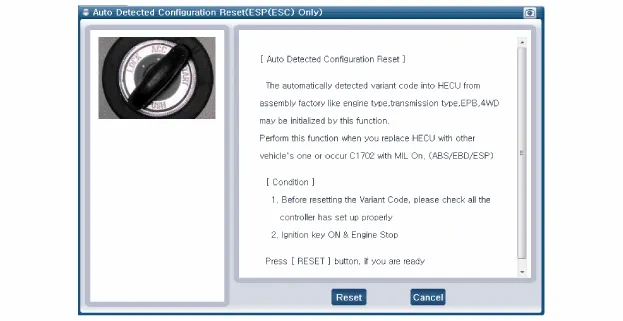

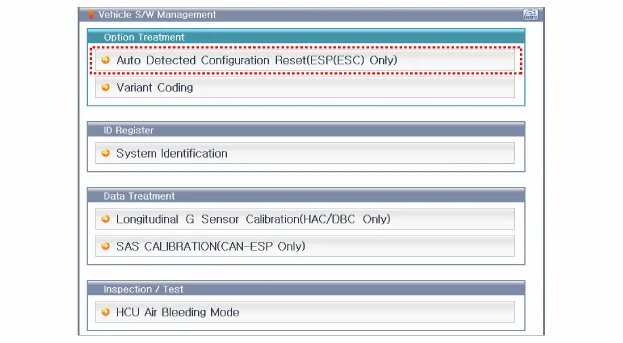

[Automatisch erfasste Sensorkalibrierung]

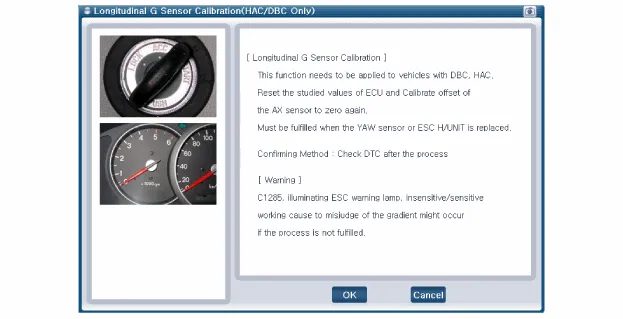

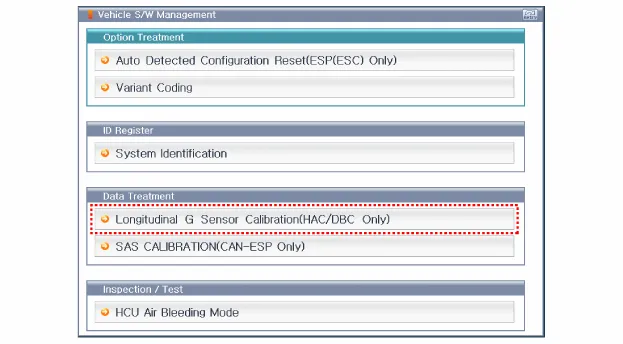

[Kalibrierung des Längsbeschleunigungssensors]
