Kia Picanto (JA): Audio / Audioeinheit

Kia Picanto (JA) Reparaturanleitung / Elektrische Anlage / Audio / Audioeinheit

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

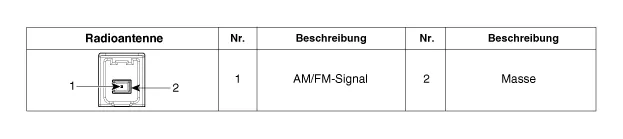

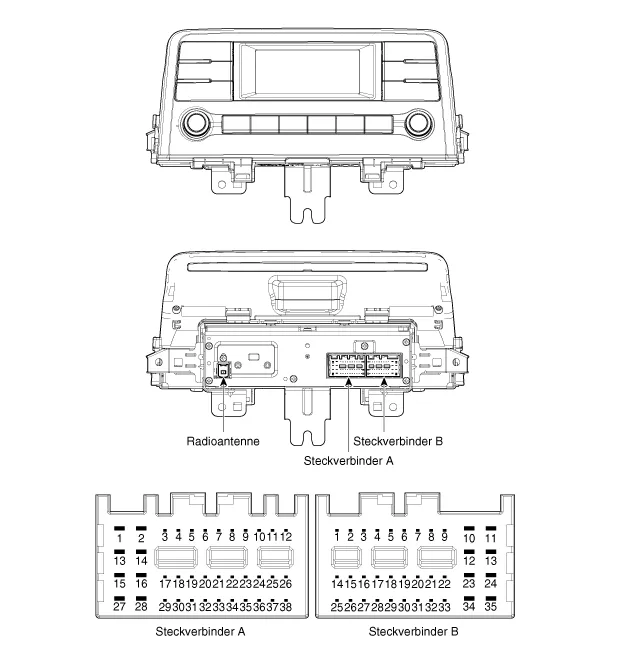

[Radio/MP3/Bluetooth (Typ A)]

BELEGUNG DER STECKERKLEMMEN

Nr.	STECKER A	STECKER B
1	Lautsprecher (-) der linken Hintertür	-
2	Lautsprecher (-) der linken Hintertür	MIC (-)
3	USB Masse	-
4	USB Daten (-)	KLINKENSCHALTER
5	USB Daten (-)	Antennenstrom
6	USB VCC	Beleuchtung (-)
7	-	Ausführung ohne E-Call: - Ausführung mit E-Call: Multimedia-CAN (High)
8	-	-
9	-	-
10	AUX Audio, Eingang rechts	Batterie (+)
11	AUX_Detect	Batterie (+)
12	Fernbedienung des Lenkrads	Masse
13	Lautsprecher (-) der linken Vordertür	Masse
14	Lautsprecher (-) der linken Vordertür	-
15	Lautsprecher (+) der rechten Vordertür	MIC (-)
16	Lautsprecher (+) der rechten Vordertür	-
17	-	-
18	-	Fahrzeuggeschwindigkeit
19	-	Beleuchtung (-)
20	-	Ausführung ohne E-Call: - Ausführung mit E-Call: Multimedia-CAN (Low)
21	-	-
22	-	ACC
23	-	-
24	AUX Audio, Eingang links	-
25	AUX Audio Masse	-
26	Lenkrad-Fernbedienung (Masse)	-
27	Lautsprecher (+) der rechten Hintertür	-
28	Lautsprecher (+) der rechten Hintertür	-
29	-	-
30	-	-
31	-	-
32	-	-
33	-	-
34	-	-
35	-	-
36	-
37	-
38	-

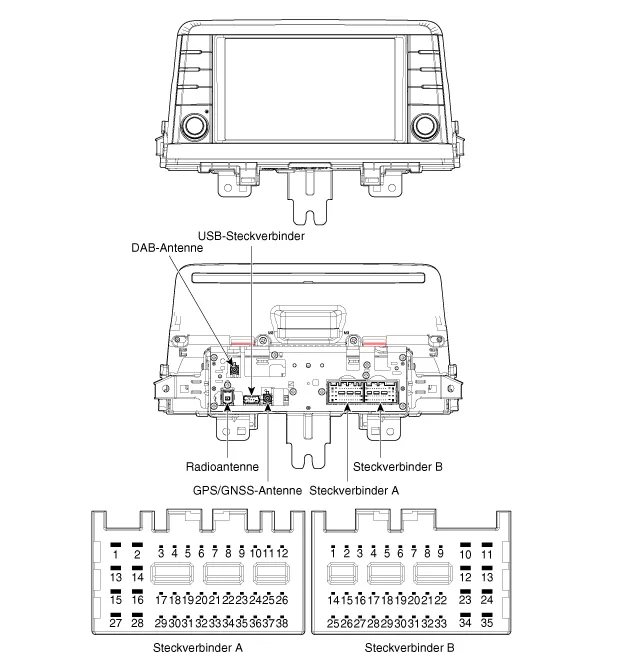

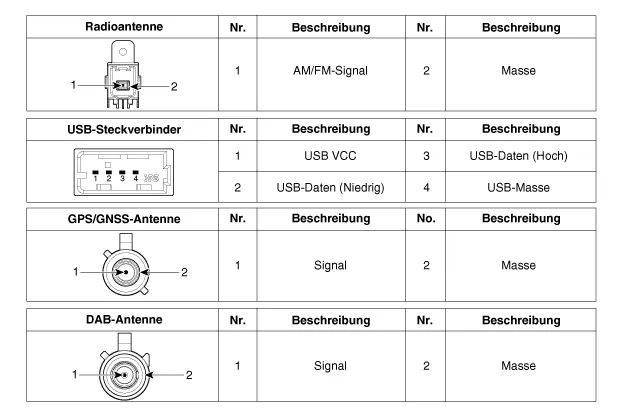

[Radio/MP3/Bluetooth (Typ B)]

BELEGUNG DER STECKERKLEMMEN

Nr.	STECKER A	STECKER B
1	Lautsprecher (-) der linken Hintertür	-
2	Lautsprecher (-) der linken Hintertür	MIC (-)
3	-	-
4	-	-
5	-	Antennenstrom
6	Kamera Strom	Beleuchtung (-)
7	Videokamera	Ausführung ohne E-Call: - Ausführung mit E-Call: Multimedia-CAN (High)
8	-	-
9	-	Ausgangssignal ALT links (+)
10	AUX Audio, Eingang rechts	Batterie (+)
11	AUX_Detect	Batterie (+)
12	Fernbedienung des Lenkrads	Masse
13	Lautsprecher (-) der linken Vordertür	Masse
14	Lautsprecher (-) der linken Vordertür	Masse Mikrofon
15	Lautsprecher (+) der rechten Vordertür	MIC (-)
16	Lautsprecher (+) der rechten Vordertür	-
17	-	-
18	-	-
19	-	Beleuchtung (-)
20	Kamerastrom Masse	Ausführung ohne E-Call: - Ausführung mit E-Call: Multimedia-CAN (Low)
21	Masse Videokamera	-
22	-	ACC
23	-	-
24	AUX Audio, Eingang links	-
25	AUX Audio Masse	Rückwärtsgang
26	Lenkrad-Fernbedienung (Masse)	Tür öffnen
27	Lautsprecher (+) der rechten Hintertür	Türentriegelung
28	Lautsprecher (+) der rechten Hintertür	Feststellbremse
29	-	P Position
30	-	AV-Schlussleuchte
31	-	-
32	-	-
33	Kamera VIN Abschirmung	IGN1
34	-	-
35	-	-
36	-
37	-
38	Fahrzeuggeschwindigkeit

Reparaturverfahren

Ausbau

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Entfernen der Innenverkleidungsteile ein Ausbauwerkzeug aus Kunststoff verwenden, um die Oberflächen nicht zu beschädigen.

•	Vorsichtig mit der Armaturentafel beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

1.	Batteriemassekabel abklemmen.

2.	Mittelkonsolenblende entfernen. (Siehe Karosserie - "Mittelkonsolenblende")

3.	Befestigungsschrauben und -mutter lösen, dann Haupteinheit (A) der Audioanlage ausbauen.

Die Audio-Haupteinheit ausbauen, nachdem zuvor Stecker und Antennenkabel (A) abgezogen wurden.

Wenn die CD feststeckt, diese nicht gewaltsam entfernen.

Einbau

1.	Steckverbinder und Antennenkabel der Audioeinheit anschließen.

2.	Audio-Haupteinheit einbauen.

3.	Instrumentenabdeckung einbauen.

Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass die Kabelstecker richtig angeschlossen sind.

•	Die Audioanlage prüfen.
