Kia Picanto (JA): Vordersitz / Vordersitzlehnenbezug

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Vordersitz / Vordersitzlehnenbezug

Bauteile und bauteile-Übersicht

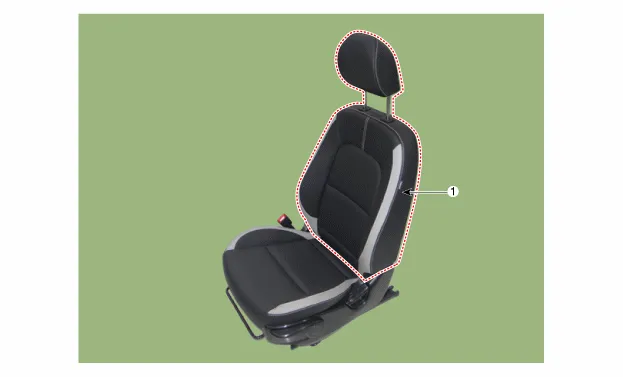

BAUTEILE-ÜBERSICHT

1. Vordersitzlehnenbezug

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Vordersitz ausbauen. (Siehe Vordersitz - "Vordersitzeinheit")

2.	Schraube lösen und Lehnenverstellhebel (A) entfernen.

3.	Höhenverstellhebelkappe (A) entfernen.

4.	Befestigungsschrauben lösen und Pumpenhebel (A) ausbauen.

Befestigungsschrauben lösen, dann äußeren Vordersitzbezug (A) entfernen.

•	Den äußeren Vordersitzbezug entsprechend der zugehörigen Vorgehensweise und in der korrekten Richtung entfernen.

•	Beim Entfernen der Abdeckung darauf achten, dass die Montagehalterung und der Haken nicht beschädigt werden.

6.	Inneren Vordersitzabdeckung (A) mit einem Abzieher abnehmen.

7.	Vordersitz-Kopfstütze (A) hochziehen.

8.	Unteren Vordersitzlehnenschutz (A) abbauen.

9.	Heizungs-Steckverbinder (A) und Airbag-Kabelclips (B) entfernen.

10.	Ring des Vordersitzlehnenbezugs entfernen.

11.	Reißverschluss am Vordersitzlehnenbezug (A) öffnen und dann nach oben ziehen.

12.	Unteren Haken des Vordersitzlehnenbezugs aushaken.

13.	Oberen Haken des Vordersitzlehnenbezugs aushaken.

14.	Innenseite des Vordersitzlehnenbezugs nach außen kehren. Dann den unteren Teil der Führungen an beiden Seiten zusammendrücken und Kopfstützenführungen (A) herausziehen und entnehmen.

15.	Vordersitzlehnenbezug (A) vom Vordersitzrahmen entfernen.

16.	Klettband (A) und Ringclips (B) abnehmen und dann Vordersitzlehnenbezug (C) entfernen.

17.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Sicherstellen, dass die Steckverbinder ganz angeschlossen sind.

•	Alle beschädigten Clips (oder Stifthalter) ersetzen.

•	Zur Vermeidung von Falten sicherstellen, dass der Stoff (B) gleichmäßig gespannt wird, bevor die Ringclips (A) befestigt werden.

•	Ringclips mit Spezialwerkzeug (C) (09880-4F000) durch neue ersetzen.
