Kia Picanto (JA): Armaturenbrett / Untere Armaturenbrettverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Untere Armaturenbrettverkleidung

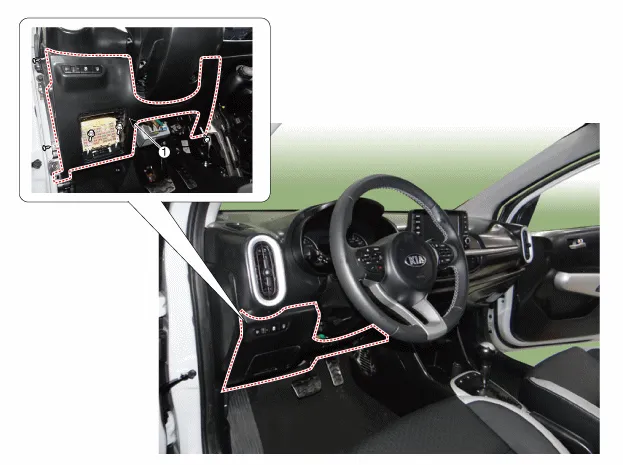

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Untere Armaturenbrettverkleidung


Reparaturverfahren

AUS- UND EINBAU


Handschuhe anziehen, um die Hände zu schützen.


•

Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•

Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.

Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

2.

Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

3.

Motorhauben-Entriegelungsgriff (A) mit einem Abzieher ausbauen.

4.

Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

5.

Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

6.

Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

7.

Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

8.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.


•

Steckerverbindung prüfen

•

Beschädigte Clips auswechseln.
