Kia Picanto (JA): Innenverkleidung / Türverschleißschutz

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / Türverschleißschutz

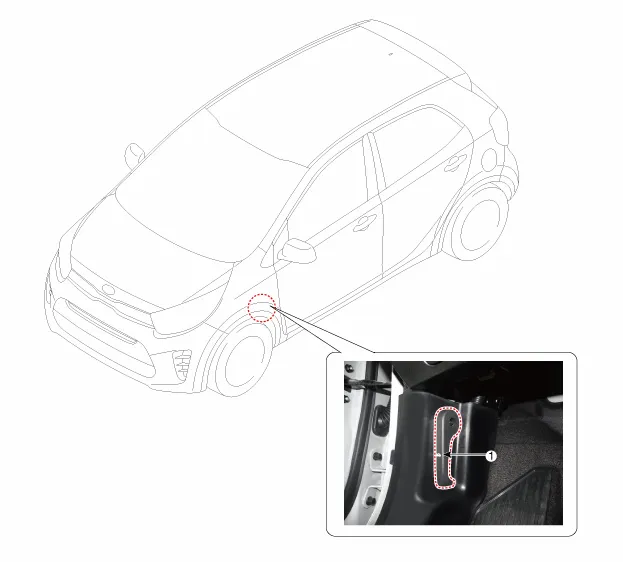

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Einstiegsverkleidung Vordertür

2. Einstiegsverkleidung Hintertür

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

[Türeinstiegsverkleidung, vorne]

1.	Vordere Einstiegsverkleidung (A) mit einem Ausbauwerkzeug abbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.

[Türeinstiegsverkleidung, hinten]

1.	Schrauben lösen, dann Hintertüreinstiegsverkleidung (A) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
