Kia Picanto (JA): Innenverkleidung / Seitliche fußraumverkleidung

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Innenverkleidung / Seitliche fußraumverkleidung

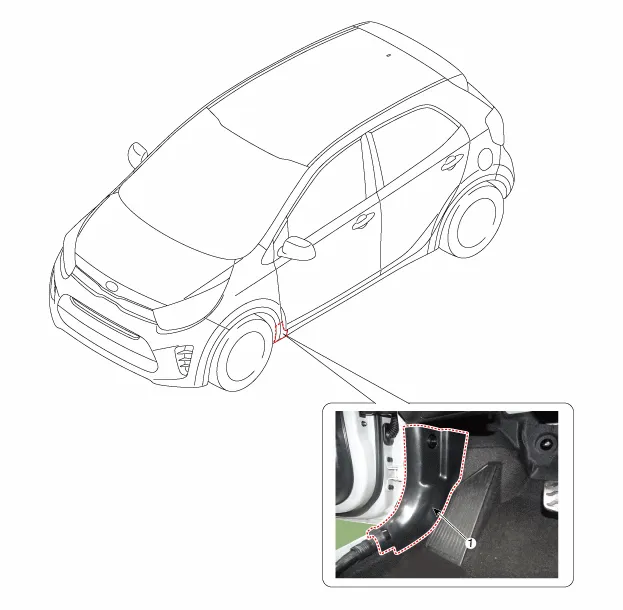

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

1. Windlaufseitenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Einstiegsverkleidung vordertür abbauen. (Siehe Innenverkleidung - "Türeinstiegsverkleidung")

2.	Motorhauben-Entriegelungsgriff (A) ausbauen.

3.	Die seitliche Dichtung an der Vordertürkarosserie vorsichtig entfernen.

4.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
